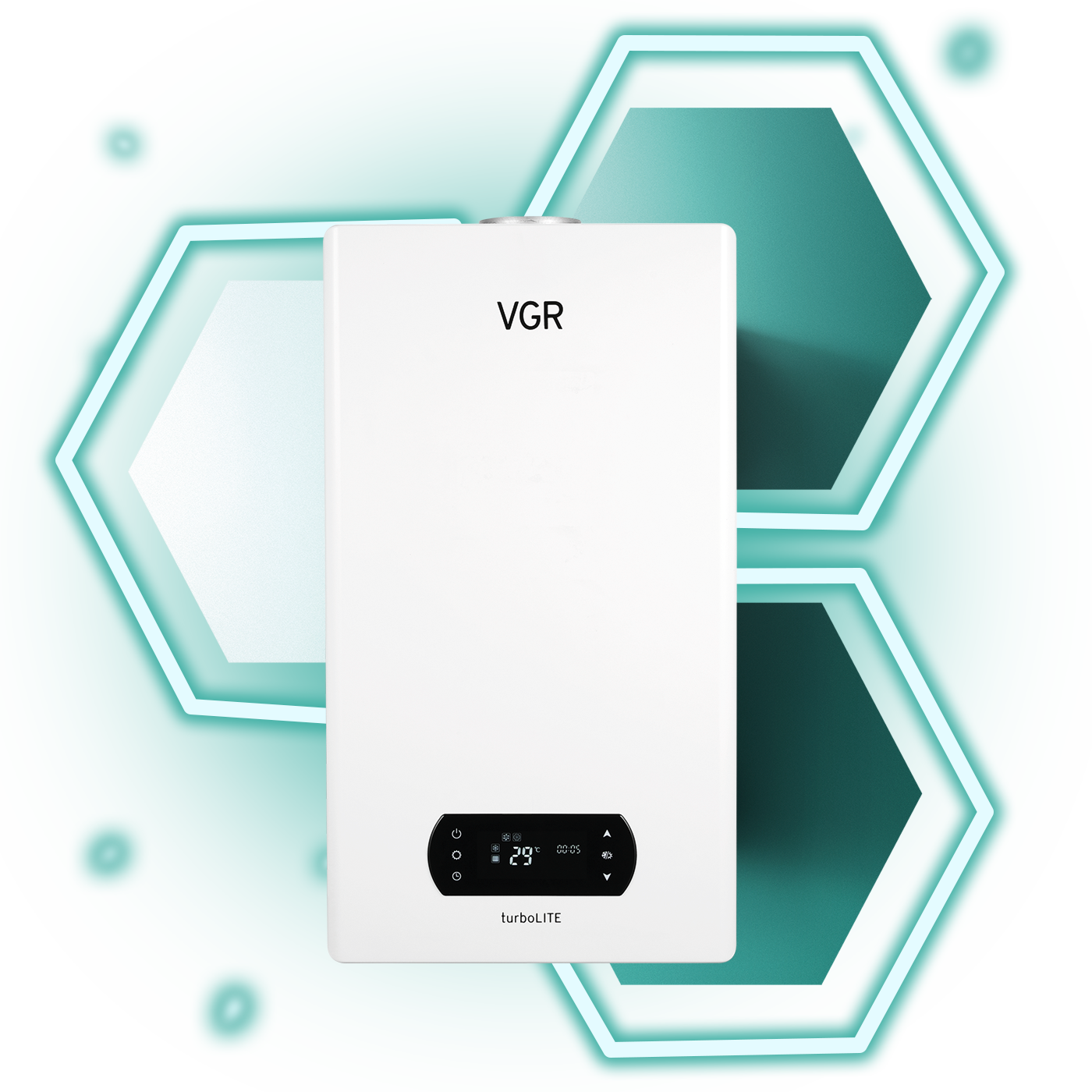

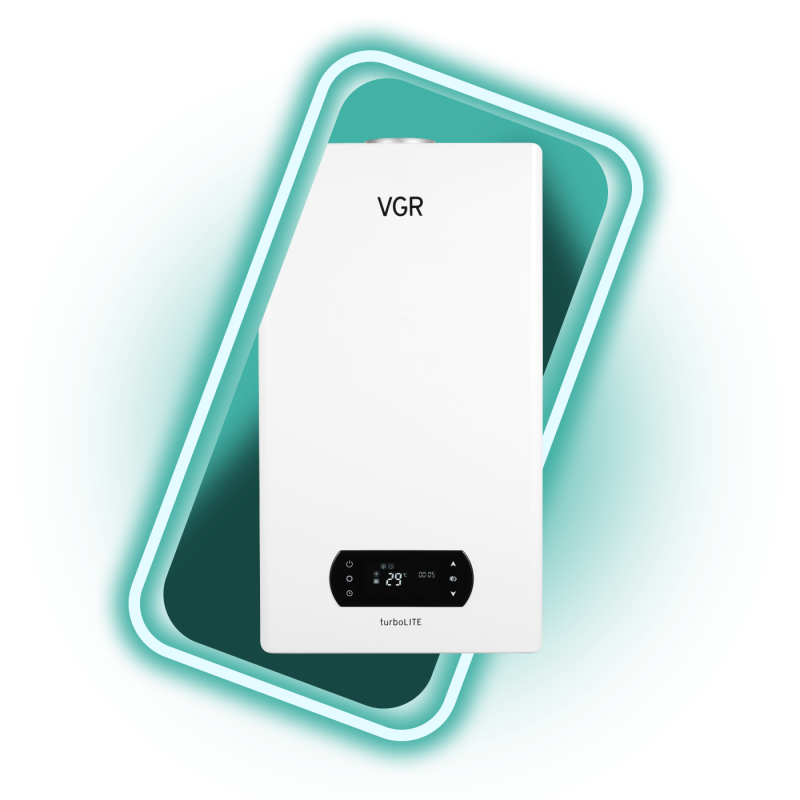

Газовый настенный двухконтурный котел VGR turboLITE VUW 23 обладает мощностью 23 кВт и идеально подходит для надежного и эффективного отопления частных домов в России. Эта новинка от бренда VGR, созданная в сотрудничестве российских инженеров и китайских конструкторов, отличается максимальной адаптацией к российским условиям эксплуатации, обеспечивая оптимальную экономичность при использовании газа.
Котел VGR turboLITE VUW 23 прост в управлении и обслуживании, а также имеет минимальную стоимость в своей линейке. Он включает боковое расположение расширительного бака, легкий монтаж и демонтаж фронтальной и боковых панелей, прочный и эстетичный корпус, компактные размеры (660x370x240 мм) и европейскую вилку 220В в комплекте.

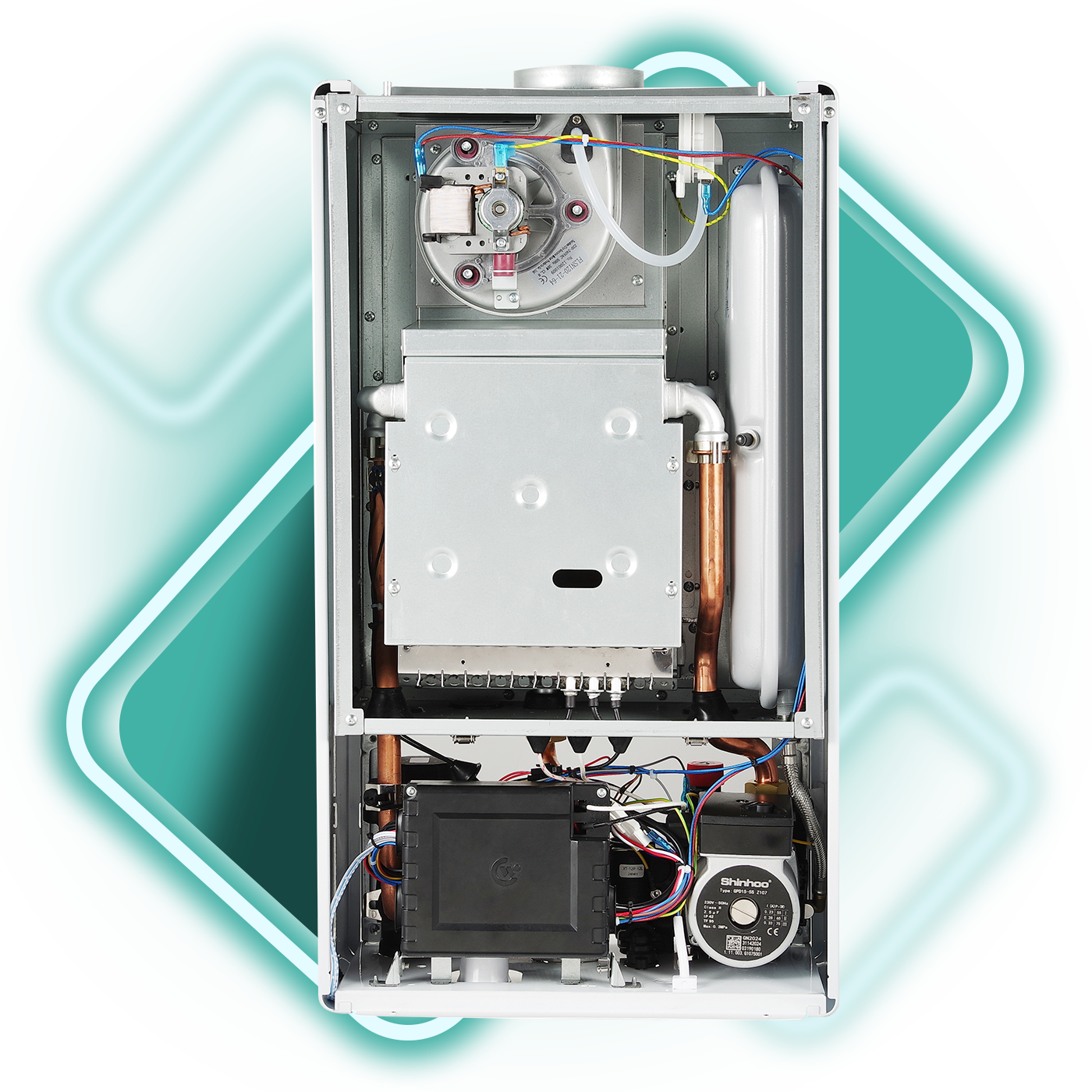

Высокое качество устройства обеспечивает качественный газовый клапан и насос Shinhoo/Erco, а также гидрогруппу из композитных материалов, устойчивых к некачественной воде. Встроенные элементы защиты включают автоматический запуск при замерзании, защиту насоса от блокировки, автоматический байпас и аварийный термостат.
Основные характеристики:
- Модель: turboLITE VUW 23
- Мощность: 8,8 – 23,2 кВт
- Производительность горячей воды: 13 л/мин при ΔT = 25 °C
- Температура в подающей линии: 30-80 °C
- Давление в отопительном контуре: макс. 3 бар
- Температура ГВС: 30-60 °C
- Давление ГВС: макс. 10 бар
- Электроподключение: 230 В / 50 Гц, 120 Вт, IPX4
Котел Vaillant turboLITE VUW 23 сочетает в себе выдающуюся надежность, экономичность и доступную цену, обеспечивая комфортное и безопасное отопление вашего дома.

Главная благодарность за наш труд — это ваше спокойствие и комфорт в каждом уголке вашего жилья.



1. Отопление, подающая линия, G3/4’’
2. ГВС, подающая линия, G1/2’’
3. Подключение газа, G3/4’’
4. Вход холодной воды, G1/2’’
5. Отопление и ГВС, обратная линия, G3/4’’
6. Кран заполнения системы
7. Кран/патрубок слива котла
8. Патрубок предохранительного клапана.
9. Манометр.
10. Датчик ГВС / Контакты Open Therm.
11. Шнур электропитания.

Если вы не нашли нужную интрукцию, то свяжитесь с нами по телефону 8 (911) 923-75-08

Главная благодарность за наш труд — это ваше спокойствие и комфорт в каждом уголке вашего жилья.



Если вы не нашли нужную интрукцию, то свяжитесь с нами по телефону 8 (911) 923-75-08

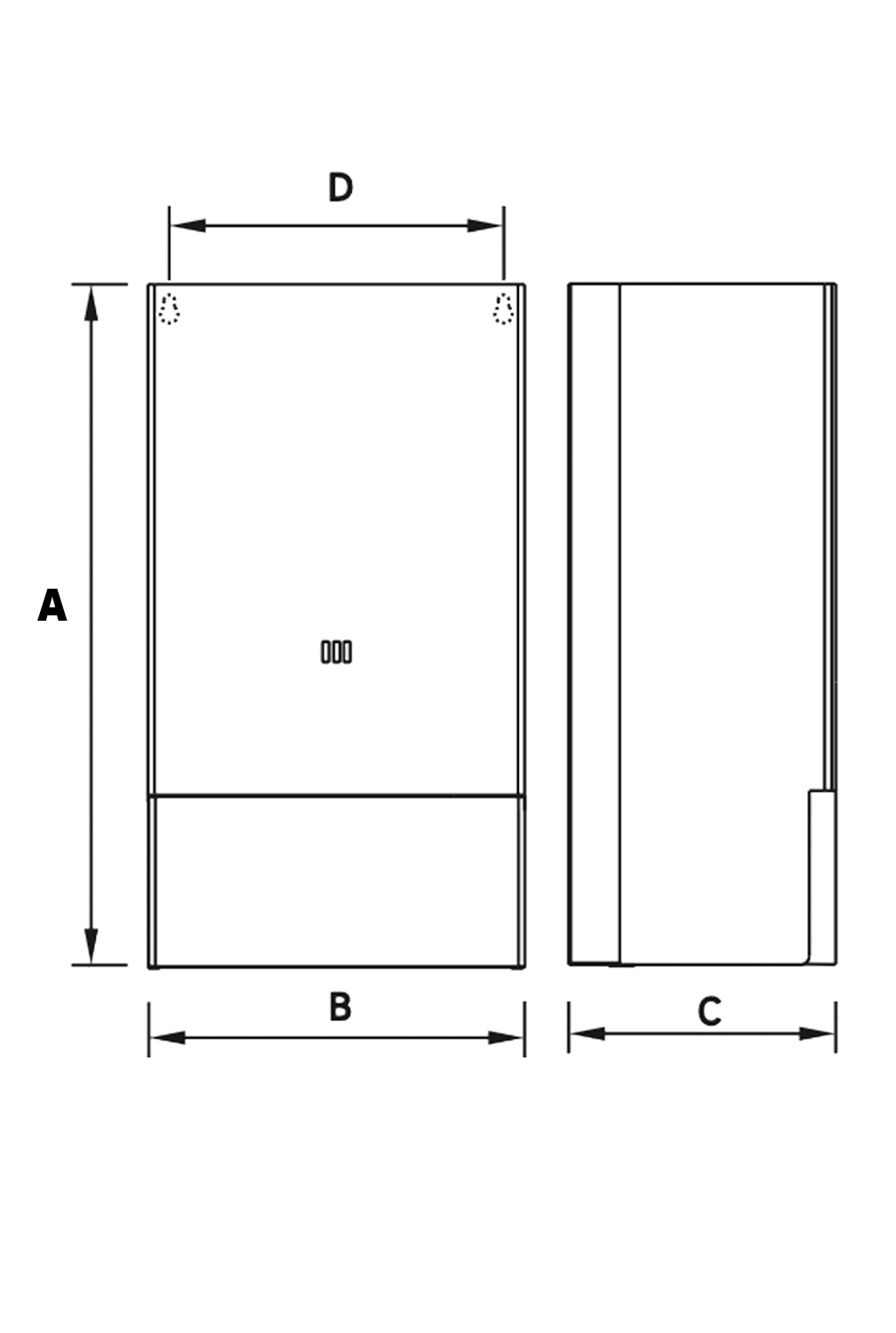

| Обозначение | Значение (мм) |
|---|---|
| Высота (A) | 680 |
| Ширина (B) | 380 |
| Глубина (C) | 245 |

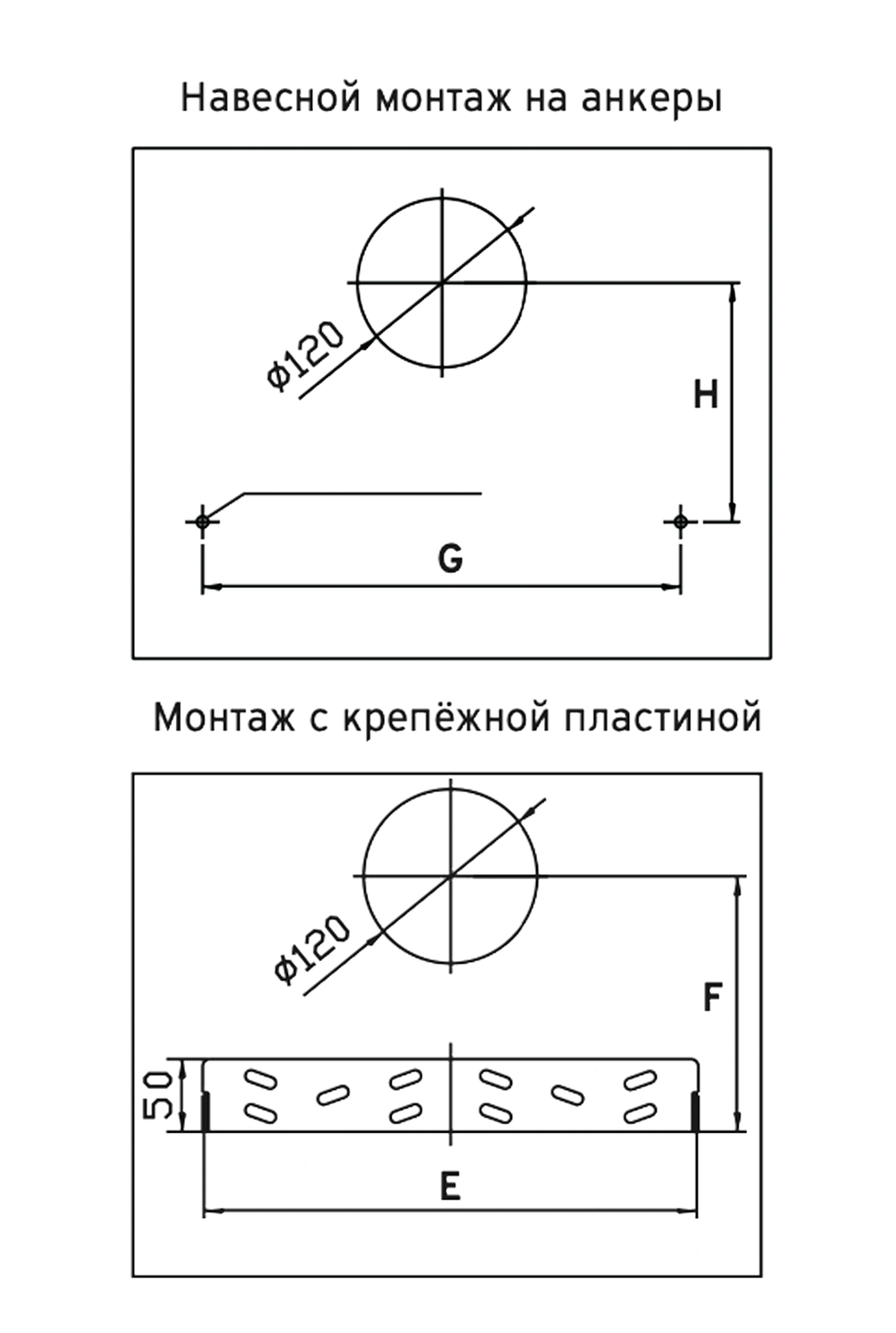

| D | 326,6 |
| E | 326,6 |
| F | 135 |
| G | 326,6 |
| H | 147 |
| Элемент | Подключение |
|---|---|
| Подающая линия отопления | G 3/4" |
| Обратная линия отопления | G 3/4" |
| Подключение газа | G 3/4" |
| ГВС (вход холодной воды) | G 1/2" |
| ГВС (выход горячей воды) | G 1/2" |
| Система дымоходов/воздуховодов | 60/100 мм |
| Параметр | turboLITE VUW 23 |
|---|---|
| Номинальная нагрузка (отопление) | 26,0 кВт |
| Минимальная нагрузка (отопление) | 10,4 кВт |
| Номинальная тепловая мощность (отопление) | 23,2 кВт |
| Минимальная тепловая мощность (отопление) | 8,9 кВт |
| Номинальная нагрузка (ГВС) | 26,0 кВт |
| Категория газа | Природный газ G20 |
| Динамическое давление газа | 20 мбар |
| Расход газа (номинальная мощность) | 2,6 м³/ч |
| Расход газа (минимальная мощность) | 1,0 м³/ч |
| Макс. температура подающей линии | 80 °C |
| Макс. рабочее давление (отопление) | 0,3 МПа |
| Ёмкость расширительного бака | 5 л |
| Начальное давление расширительного бака | 0,1 МПа |
| Диапазон регулировки температуры отопления | 30-80 °C |
| Диапазон регулировки температуры тёплого пола | 30-60 °C |
| Производительность ГВС (Δt=25K) | 13 л/мин |
| Рабочее давление ГВС | 0,03-0,8 МПа |
| Диапазон регулировки температуры ГВС | 30-60 °C |
| Масса изделия | 28,4 кг |
| Номинальная электрическая мощность | 120 Вт |
| Электропитание | ~230 В, 50 Гц |
| Тип защиты | IPX4 |
| Код | Описание | Рекомендации |
|---|---|---|
| E0 | Недостаток воды, низкое давление | Заполните систему до 1,0-1,5 бар |
| E1 | Сбой зажигания или потеря пламени | Проверьте подачу газа |
| E3 | Ошибка NTC отопления | Обратитесь в сервисную службу |
| E4 | Реле давления воздуха разомкнуто | Сбросьте питание, при повторе — сервис |
| E5 | Реле давления воздуха — короткое замыкание | Обратитесь в сервисную службу |
| E6 | Ложное возгорание или остаточное пламя | Обратитесь в сервисную службу |
| E7 | Неисправность циркуляции / насоса | Проверьте сервисные краны, фильтры |
| E8 | Температура подающей линии >90°C | Сбросьте питание, при повторе — сервис |
| E9 | Сработал ограничительный термостат | Обратитесь в сервисную службу |
| Ec | Датчик NTC отопления — замерзание | Автовосстановление после +1°C |
| Ed | Датчик NTC отопления — замерзание | Автовосстановление после +1°C |
| EE | Неисправность датчика NTC ГВС | Обратитесь в сервисную службу |
| EF | Температура ГВС превышает 80°C | Обратитесь в сервисную службу |
| Код | Параметр | Диапазон | Заводские настройки |
|---|---|---|---|
| CC | Разница температур подачи/обратки | 5-30 °C | 25°C (радиаторы) / 20°C (тёплый пол) |
| SP | Тип газовой арматуры | 00-XX | 00 |
| UP | Гистерезис выключения | 0-5 °C | 02 |
| H | Макс. мощность отопления | 001-254 | 195 |
| S | Макс. мощность ГВС | 001-254 | 195 |
| L | Минимальная мощность | 001-254 | 125 |
| F | Мощность розжига | 001-254 | 135 |
| HE | Режим отопления | 00-01 | 00 (радиаторы) |
| dU | Повышение температуры после выключения | 0-20 °C | 08 |
| dC | Время повышения температуры | 0-30 (0-3 с) | 10 (1 с) |
| UU | Аномальное изменение температуры | 1-5 °C | 02 |
| dd | Время аномального изменения | 0-90 с | 40 |
| Sb | Режим насоса после остановки | 00-01 | 00 (выбег 3 мин / пауза 7 мин) |
| CL | Время постоянного нагрева | 30-60 мин | 30 |
| bH | Режим работы системы отопления | 00-02 | 01 |
| SH | Время блокировки горелки | 0-5 мин | 03 |
| Направление | Минимальное расстояние (мм) |
|---|---|
| До боковой стены | ≥ 400 |
| До потолка | ≥ 450 |
| Свободное пространство под котлом | ≥ 350 |
| Свободное пространство перед котлом | ≥ 550 |
| Параметр | Значение |
|---|---|
| Тип насоса | Встроенный, модулирующий |
| Макс. напор | согласно характеристической кривой (см. график в документации) |
| Наименование | Количество |
|---|---|
| Газовый настенный котёл turboLITE VUW 23 | 1 |
| Монтажный комплект (крепёж, шаблон) | 1 |
| Пакет с документацией (паспорт, руководство) | 1 |



Газовый котел VGR turboLITE VUW — это идеальное решение для тех, кто ищет надежное и экономичное отопление. Разработанный с участием российских и китайских инженеров, он адаптирован к суровым условиям эксплуатации в России. Простота управления, доступная цена и высокое качество делают его отличным выбором для частных домов.







Котел VGR turboLITE VUW разработан с учетом российских климатических условий. Он устойчив к перепадам температур и давления, что делает его надежным решением для любого региона.
