Системы дымоходов/воздуховодов

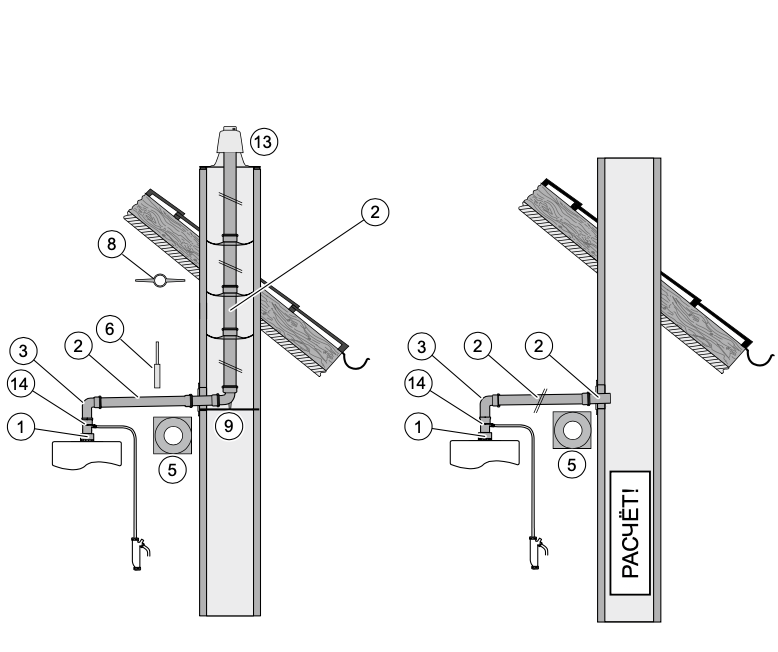

Раздельная система Dn 80/80 для turboTEC в шахте

В точке подключения трубы дымохода к шахте необходимо обеспечить разряжение не более чем 20 Па во всех режимах котла.

Данная иллюстрация приведена только в качестве примера. При проектировании необходимо соблюдать рекомендации, приведенные в технической литературе Vaillant, а также соответствующие местные требования и предписания.

Тип аппарата	Максимально возможная эквивалентная длина труб, Lэкв., [м]
VU 122/5-5	33,0 м, из них максимально 30,0 м в шахте, труба в шахте до оголовка
VU 202/5-5, VUW 202/5-5	33,0 м, из них максимально 30,0 м в шахте, труба в шахте до оголовка
VU 242/5-5, VUW 242/5-5, VUW 242/5-3	33,0 м, из них максимально 30,0 м в шахте, труба в шахте до оголовка
VU 282/5-5, VUW 282/5-5	20,0 м, из них максимально 18,0 м в шахте, труба в шахте до оголовка
VU 322/5-5, VUW 322/5-5	20,0 м, из них максимально 18,0 м в шахте, труба в шахте до оголовка
VU 362/5-5, VUW 362/5-5	20,0 м, из них максимально 18,0 м в шахте, труба в шахте до оголовка

ВНИМАНИЕ: При монтаже следующих компонентов длина трубы уменьшается:
– Адаптер 80/80 мм
— на 4,0 м
– Принадлежности для слива конденсата
— на 2,0 м
– Защита от ветра
— на 2,5 м

С каждым отводом длина трубы уменьшается следующим образом:

– Каждый отвод 45°
— на 1,25 м
– Каждый отвод 90°
— на 2,5 м

При низкой температуре наружного воздуха может образоваться конденсат на внешней поверхности трубы. В этих случаях наружная поверхность трубы должна быть изолирована.

	Наименование	арт.
1	Адаптер с 60 на 80 мм с забором воздуха из помещения	303815	Выбрать
2	Удлинительная труба Dn 80 мм 0,5 м (цвет: белый)	300833	Выбрать
2	Удлинительная труба Dn 80 мм 1,0 м (цвет: белый)	300817	Выбрать
2	Удлинительная труба Dn 80 мм 2,0 м (цвет: белый)	300832	Выбрать
2	Удлинительная труба Dn 80 мм 0,35 м с ревизией	303092	Выбрать
3	Отвод 90° (цвет: белый)	300818	Выбрать
3	Отвод 90° с отверстием для проведения измерений	0020188792	Выбрать
5	Декоративная манжета Dn 80 мм	009477	Выбрать
6	Хомуты для крепления труб Dn 80 мм (5 шт.)	300940	Выбрать
8	Распорка для крепления трубы Dn 80 мм в шахте (7 шт.)	009494	Выбрать
9	Отвод 90° Dn 80 мм с опорной консолью	009495	Выбрать
11	Соединительная муфта Dn 80 мм	303093	Выбрать
12	Труба с ревизией Dn 80 мм; 0,35 м	303092	Выбрать
13	Оголовок шахты для трубы Dn 80 мм, полипропилен	303963	Выбрать
13	Оголовок шахты для трубы Dn 80 мм, алюминий	303261	Выбрать
14	Конденсатоотводчик тракта дымохода Dn 80 мм	303091	Выбрать

Примечание

При выборе элементов системы отвода продуктов сгорания необходимо учитывать ограничение максимальной эквивалентной длины. Способ расчёта длины и выбора элементов описан в технической документации, прилагаемой к аппарату turboTEC и turboFIT.
При значении эквивалентной длины более половины от максимально допустимой и/или при мощности системы отопления менее 85 % от номинальной мощности аппарата рекомендуется применение устройства для отвода конденсата.
При пересечении горизонтальным или вертикальным концентрическим дымо-/воздуховодом стен или крыши из сгораемых материалов противопожарная разделка не требуется, если это не противоречит местным нормам и предписаниям, т.к. температура поверхности дымохода/воздуховода не превышает 85 °C.
Прокладка дымоходов раздельной системы труб Dn 80 мм допускается только внутри здания и только в нежилых помещениях без постоянного пребывания в них людей (кухня, прихожая и т.п.) или в специально предусмотренных для этого шахтах.
При выборе элементов системы отвода продуктов сгорания необходимо учитывать ограничение максимальной эквивалентной длин. Способ расчёта длины и выбора элементов описан в технической документации, прилагаемой к аппаратам turboTEC и turboFIT.
Прокладка горизонтальных участков дымохода раздельной системы труб Dn 80 мм с проходом через наружную стену должна вестись с уклоном 3° в сторону настенного котла.
Для вертикальных коаксиальных систем и систем Dn 80 обязательна установка устройства для сбора конденсата на патрубке дымохода котла.
Не допускается использование горизонтальных выходов труб для подвода воздуха и отвода продуктов сгорания на противоположные фасады здания.
Установка устройства защиты от ветра на устьях труб, выводимых на фасад, обязательна.
