Системы дымоходов/воздуховодов

Горизонтальный проход через стену 60/100 мм для Vaillant turboTEC

vaillant.tech

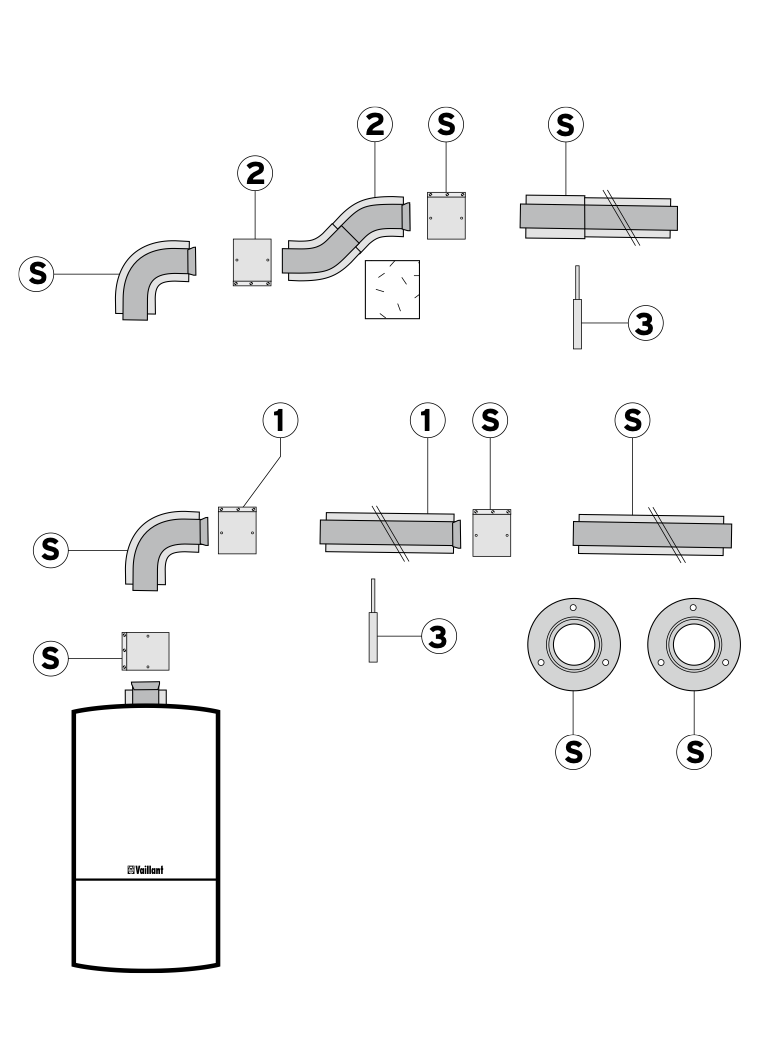

Данная иллюстрация приведена только в качестве примера. При проектировании необходимо соблюдать рекомендации, приведенные в технической литературе Vaillant, а также соответствующие местные требования и предписания.

Тип аппарата
Максимально возможная эквивалентная длина труб, Lэкв., [м]
VU 122/5-5
4,5 + 1 отвод 87°
VU 202/5-5, VUW 202/5-5
5,3+ 1 отвод 87°
VU 242/5-5, VUW 242/5-5, VUW 242/5-3
4,5 + 1 отвод 87°
VU 282/5-5, VUW 282/5-5
3,3 + 1 отвод 87°
VU 322/5-5, VUW 322/5-5
3,3 + 1 отвод 87°
VU 362/5-5, VUW 362/5-5
2,0 + 1 отвод 87°

ВНИМАНИЕ: Дополнительные изменения направления системы дымохода/воздуховода уменьшают указанную максимальную эквивалентную длину труб Lэкв:

– каждый отвод под углом 87° на 1,0 м

– каждый отвод под углом 45° на 0,5 м

Наименование

арт.

S
Комплект для горизонтального прохода через стену, 750 мм

0020199370‬

Выбрать
S
Комплект для горизонтального прохода через стену, 1000 мм

‭0020188791‬

Выбрать
S
Комплект для горизонтального прохода через стену, телескопический, 533–738 мм

0020202780‬

Выбрать
1
Удлинительная труба 0,2 м

‭0020199391‬

Выбрать
1
Удлинительная труба 0,2 м 0,2 м с отверстиями для проведения измерений

0020199393

Выбрать
1
Удлинительная труба 0,5 м

‭‭303801‬

Выбрать
1
Удлинительная труба 1,0 м

303802

Выбрать
1
Удлинительная труба 1,5 м

0020199392

Выбрать
1
Удлинительная труба 2,0 м
303803‬
Выбрать
1
телескопическая 0,5...0,8 м
303804
Выбрать
2
Обходная концентрическая телескопическая вставка
303819
Выбрать
3
Хомуты крепёжные 100 мм (5 шт)
303821
Выбрать
Отвод 90° ( входит в комплект S, но можно заказать дополнительно)
303808
Выбрать

Примечание

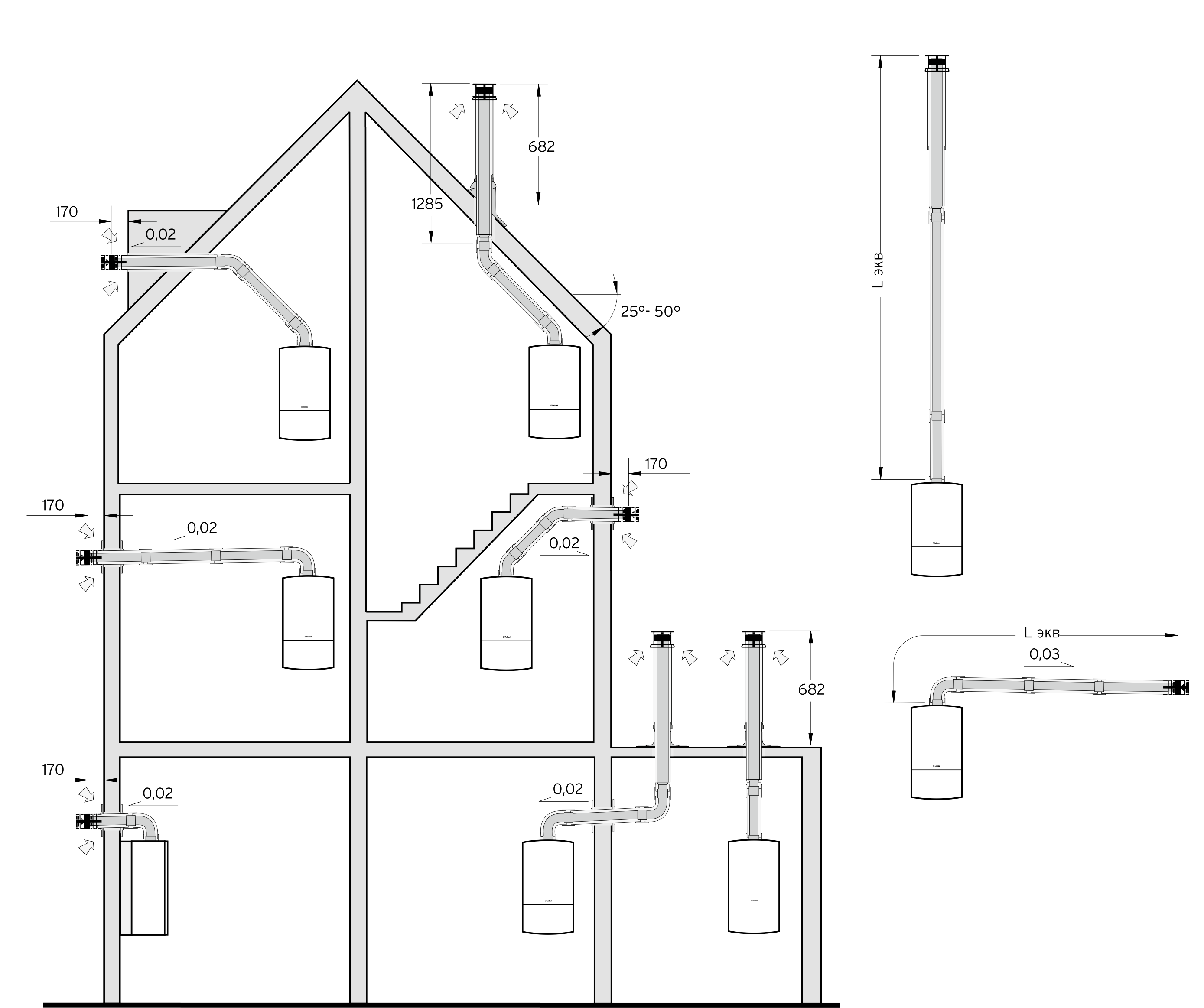

  • При выборе элементов системы отвода продуктов сгорания необходимо учитывать ограничение максимальной эквивалентной длины. Способ расчёта длины и выбора элементов описан в технической документации, прилагаемой к аппарату turboTEC и turboFIT.
  • При значении эквивалентной длины более половины от максимально допустимой и/или при мощности системы отопления менее 85 % от номинальной мощности аппарата рекомендуется применение устройства для отвода конденсата.
  • При пересечении горизонтальным или вертикальным концентрическим дымо-/воздуховодом стен или крыши из сгораемых материалов противопожарная разделка не требуется, если это не противоречит местным нормам и предписаниям, т.к. температура поверхности дымохода/воздуховода не превышает 85 °C.
  • Прокладка дымоходов раздельной системы труб Dn 80 мм допускается только внутри здания и только в нежилых помещениях без постоянного пребывания в них людей (кухня, прихожая и т.п.) или в специально предусмотренных для этого шахтах.
  • При выборе элементов системы отвода продуктов сгорания необходимо учитывать ограничение максимальной эквивалентной длин. Способ расчёта длины и выбора элементов описан в технической документации, прилагаемой к аппаратам turboTEC и turboFIT.
  • Прокладка горизонтальных участков дымохода раздельной системы труб Dn 80 мм с проходом через наружную стену должна вестись с уклоном 3° в сторону настенного котла.
  • Для вертикальных коаксиальных систем и систем Dn 80 обязательна установка устройства для сбора конденсата на патрубке дымохода котла.
  • Не допускается использование горизонтальных выходов труб для подвода воздуха и отвода продуктов сгорания на противоположные фасады здания.
  • Установка устройства защиты от ветра на устьях труб, выводимых на фасад, обязательна.

Дымоход 60/100 мм для Vaillant turboTEC

В нашем интернет-магазине в Санкт-Петербурге вы можете приобрести высококачественные дымоходы для горизонтального прохода диаметром 60/100 мм, предназначенные специально для газовых котлов Vaillant turboTEC.

Дымоходы являются неотъемлемой частью системы отопления и вентиляции, они не только обеспечивают отвод продуктов сгорания, но и гарантируют безопасное и эффективное функционирование котла.

Важно отметить, что наша компания предлагает только сертифицированные дымоходы, которые соответствуют всем необходимым нормам и требованиям безопасности. Мы тщательно выбираем поставщиков и работаем только с проверенными брендами, чтобы обеспечить нашим клиентам надежные и долговечные изделия.

Дымоходы для горизонтального прохода диаметром 60/100 мм идеально подходят для установки на Vaillant turboTEC котлы, которые являются одними из самых надежных и качественных на рынке. Такой дымоход обеспечивает эффективное отведение газа и выхлопных газов, а также минимизирует риск накопления сажи и загрязнения котла.

Приобретая дымоходы у нас, вы можете быть уверены в их качестве и надежности. Наш интернет-магазин предлагает широкий ассортимент дымоходов различных моделей и диаметров, а также аксессуаров для их установки. Мы ценим своих клиентов и всегда готовы предоставить профессиональную консультацию по выбору и установке дымоходов.

Заказать дымоходы для горизонтального прохода 60/100 мм для Vaillant turboTEC в нашем интернет-магазине в Санкт-Петербурге – это просто и удобно. Просто выберите нужный товар на нашем сайте и добавьте его в корзину, затем оформите заказ и выберите удобный способ доставки. Мы доставим товар к указанному вами адресу в кратчайшие сроки.

Наша компания гарантирует высокое качество товаров и отличный сервис. Мы всегда стремимся удовлетворить потребности каждого клиента и сделать покупку у нас максимально комфортной.
