Системы дымоходов/воздуховодов

Комбинированная система 80/125 — Dn 80 в шахте для turboTEC

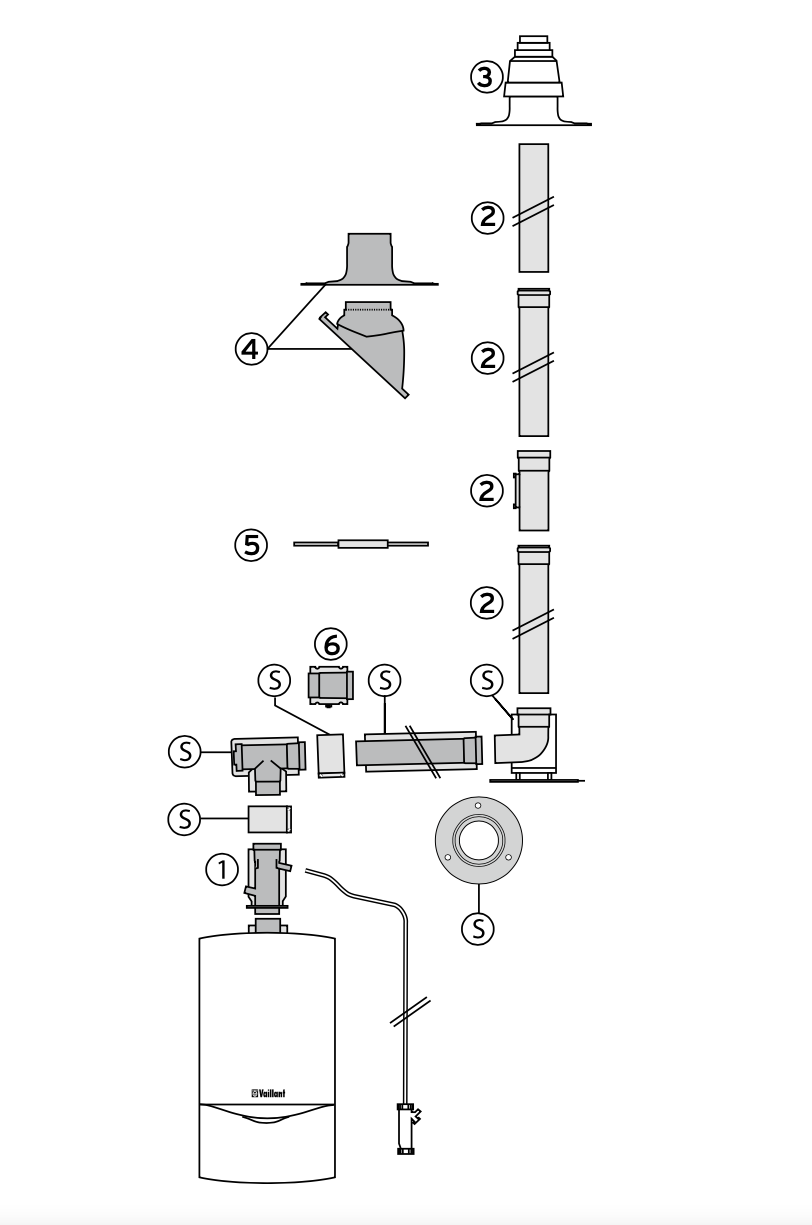

Данная иллюстрация приведена только в качестве примера. При проектировании необходимо соблюдать рекомендации, приведенные в технической литературе Vaillant, а также соответствующие местные требования и предписания.

Тип аппарата	Максимально возможная эквивалентная длина труб, Lэкв., [м]
VU 122/5-5	13,4 (макс. 12,0 м в шахте)
VU 202/5-5, VUW 202/5-5	13,4 (макс. 12,0 м в шахте)
VU 242/5-5, VUW 242/5-5, VUW 242/5-3	13,4 (макс. 12,0 м в шахте)
VU 282/5-5, VUW 282/5-5	10,5 (макс. 10,0 м в шахте)
VU 322/5-5, VUW 322/5-5	10,5 (макс. 10,0 м в шахте)
VU 362/5-5, VUW 362/5-5	10,5 (макс. 10,0 м в шахте)

ВНИМАНИЕ: По причине присоединительного размера система возду- ховодов/дымоходов не выводится на стену сзади тепло- генератора.

ВНИМАНИЕ: Дополнительные изменения направления системы дымохода/воздуховода уменьшают указанную максимальную эквивалентную длину труб Lэкв:

– адаптер для перехода с 60/100 на 80/125 снижает длину трубы — на 3 м

– каждый отвод под углом 87° на 2,5 м

– каждый отвод под углом 45° на 1,0 м

Сечение шахты, не менее, чем:
круглое, 130 мм, квадрат, 120х120 мм

	Наименование	арт.
S	Базовый комплект 80/125 мм с опорным уголком	303615	Выбрать
1	Переходник с 60/100 на 80/125 мм с конденсатоотводчиком	0020202465	Выбрать
2	Удлинительная труба Dn 80 мм 0,5 м (цвет: белый)	300833	Выбрать
2	Удлинительная труба Dn 80 мм 1,0 м (цвет: белый)	300817	Выбрать
2	Удлинительная труба Dn 80 мм 2,0 м (цвет: белый)	300832	Выбрать
2	Удлинительная труба Dn 80 мм 0,35 м с ревизией	303092	Выбрать
3	Оголовок шахты для трубы Dn 80 мм полипропилен	303963	Выбрать
3	Оголовок шахты для трубы Dn 80 мм алюминий	303261	Выбрать
4	Элемент из пластмассы для пересечения косой крыши, чёрный	009076	Выбрать
4	Элемент из пластмассы для пересечения косой крыши, красный	300850	Выбрать
4	или манжета (алюминий) для оформления пересечения плоской крыши	009056	Выбрать
5	Распорка для крепления трубы Dn 80 мм в шахте (7 шт.)	009494	Выбрать
6	Удлинительная труба 80/125 мм (алюминий) 0,5 м	303602	Выбрать
6	Удлинительная труба 80/125 мм (алюминий) 1,0 м	303603	Выбрать
6	Удлинительная труба 80/125 мм (алюминий) 2,0 м	303605	Выбрать

Примечание

При выборе элементов системы отвода продуктов сгорания необходимо учитывать ограничение максимальной эквивалентной длины. Способ расчёта длины и выбора элементов описан в технической документации, прилагаемой к аппарату turboTEC и turboFIT.
При значении эквивалентной длины более половины от максимально допустимой и/или при мощности системы отопления менее 85 % от номинальной мощности аппарата рекомендуется применение устройства для отвода конденсата.
При пересечении горизонтальным или вертикальным концентрическим дымо-/воздуховодом стен или крыши из сгораемых материалов противопожарная разделка не требуется, если это не противоречит местным нормам и предписаниям, т.к. температура поверхности дымохода/воздуховода не превышает 85 °C.
Прокладка дымоходов раздельной системы труб Dn 80 мм допускается только внутри здания и только в нежилых помещениях без постоянного пребывания в них людей (кухня, прихожая и т.п.) или в специально предусмотренных для этого шахтах.
При выборе элементов системы отвода продуктов сгорания необходимо учитывать ограничение максимальной эквивалентной длин. Способ расчёта длины и выбора элементов описан в технической документации, прилагаемой к аппаратам turboTEC и turboFIT.
Прокладка горизонтальных участков дымохода раздельной системы труб Dn 80 мм с проходом через наружную стену должна вестись с уклоном 3° в сторону настенного котла.
Для вертикальных коаксиальных систем и систем Dn 80 обязательна установка устройства для сбора конденсата на патрубке дымохода котла.
Не допускается использование горизонтальных выходов труб для подвода воздуха и отвода продуктов сгорания на противоположные фасады здания.
Установка устройства защиты от ветра на устьях труб, выводимых на фасад, обязательна.

Дымоход 80/125 мм для Vaillant turboTEC

Вы решили обновить систему отопления в своем доме и выбрали надежный и качественный котел Vaillant turboTEC. Однако, возникает вопрос о выборе дымохода: вертикального или горизонтального через крышу. В нашем интернет-магазине мы предлагаем широкий выбор дымоходов для Vaillant turboTEC, чтобы удовлетворить все ваши потребности.

Вертикальный дымоход - это наиболее традиционный вариант, который выводит выбросы от горения воздуха и газов вверх через крышу. Он обеспечивает надежную тягу, что является основополагающим фактором для безопасной работы и эффективности котла. Вертикальный дымоход также обеспечивает оптимальное удаление продуктов сгорания, минимизируя риск образования сажи и повреждения котла. Кроме того, он может быть использован в любом типе здания, в том числе и в многоэтажных домах.

С другой стороны, горизонтальный дымоход через крышу может быть более удобным и экономически целесообразным решением. Он позволяет установить дымоход ниже кровли, что значительно упрощает его техническое обслуживание и очистку. Горизонтальный дымоход также может быть более привлекательным визуально, так как его видимость наружу минимальна.

При выборе вертикального или горизонтального дымохода для Vaillant turboTEC важно учитывать особенности вашего дома, местные строительные нормы и технические требования производителя. Наши специалисты с большим опытом в области отопления и вентиляции готовы помочь вам с выбором наиболее подходящего варианта.

Мы предлагаем широкий ассортимент вертикальных и горизонтальных дымоходов для Vaillant turboTEC в различных размерах и конфигурациях. Все наши продукты прошли необходимую сертификацию и соответствуют высоким стандартам качества. Мы также предоставляем гарантию на все наши товары, чтобы обеспечить вам спокойствие и уверенность в вашей покупке.

Не упускайте возможность обновить вашу систему отопления с помощью надежного и эффективного котла Vaillant turboTEC и подходящего дымохода. Посетите наш интернет-магазин и сделайте заказ прямо сейчас. Наша команда всегда готова помочь вам с выбором и ответить на все ваши вопросы.
