Системы дымоходов/воздуховодов

Вертикальный и горизонтальный проход 80/125 мм для Vaillant turboFIT

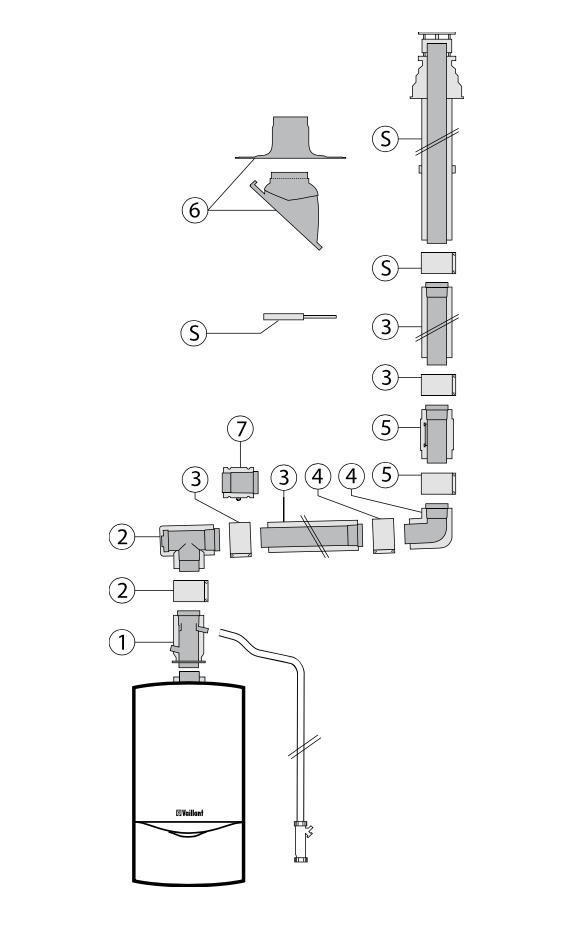

Данная иллюстрация приведена только в качестве примера. При проектировании необходимо соблюдать рекомендации, приведенные в технической литературе Vaillant, а также соответствующие местные требования и предписания.

Тип аппарата	Максимально возможная эквивалентная длина труб, Lэкв., [м]
turboFIT VUW 242/5-2, Вертикальный проход через крышу	20,0 без дроссельной шайбы 39 мм
turboFIT VUW 242/5-2, Вертикальный проход через крышу	1,0 с дроссельной шайбы 39 мм
turboFIT VUW 242/5-2, Горизонтальный проход через крышу	20,0 без дроссельной шайбы 39 мм
turboFIT VUW 242/5-2, Горизонтальный проход через крышу	1,0 с дроссельной шайбы 39 мм

ВНИМАНИЕ: По причине присоединительного размера система возду- ховодов/дымоходов не выводится на стену сзади тепло- генератора.

ВНИМАНИЕ: Дополнительные изменения направления системы дымохода/воздуховода уменьшают указанную максимальную эквивалентную длину труб Lэкв:

– каждый отвод под углом 87° на 2,5 м

– каждый отвод под углом 45° на 1,0 м

Дроссельная шайба встроена на заводе, снимите для большей длины трубы отходящих газов.

	Наименование	арт.
S	Базовый комплект для вертикального прохода через крышу 80/125 мм (алюминий) (чёрный)	303600	Выбрать
S	Базовый комплект для горизонтального прохода через крышу 80/125 мм (алюминий)	303609	Выбрать
1	Адаптер для turboTEC на 80/125 мм со сливом конденсата и ревизионным отверстием	0020202465	Выбрать
2	Тройник 87° 80/125 мм с ревизией	303612	Выбрать
3	Удлинительная труба 80/125 мм (алюминий) 0,5 м	303602	Выбрать
3	Удлинительная труба 80/125 мм (алюминий) 1,0 м	303603	Выбрать
3	Удлинительная труба 80/125 мм (алюминий) 2,0 м	303605	Выбрать
4	Отвод 80/125 мм 87°	303610	Выбрать
4	Отвод 80/125 мм 45° (2 шт.)	303611	Выбрать
5	Ревизия 80/125 мм (алюминий)	303614	Выбрать
6	Элемент из пластмассы для пересечения косой крыши ( чёрный)	009076	Выбрать
6	Элемент из пластмассы для пересечения косой крыши ( красный)	300850	Выбрать
6	Манжета, алюминий, для оформления пересечения плоской крыши	009056	Выбрать
6	Разъёмная муфта 80/125 мм (алюминий)	303617	Выбрать

Примечание

При выборе элементов системы отвода продуктов сгорания необходимо учитывать ограничение максимальной эквивалентной длины. Способ расчёта длины и выбора элементов описан в технической документации, прилагаемой к аппарату turboTEC и turboFIT.
При значении эквивалентной длины более половины от максимально допустимой и/или при мощности системы отопления менее 85 % от номинальной мощности аппарата рекомендуется применение устройства для отвода конденсата.
При пересечении горизонтальным или вертикальным концентрическим дымо-/воздуховодом стен или крыши из сгораемых материалов противопожарная разделка не требуется, если это не противоречит местным нормам и предписаниям, т.к. температура поверхности дымохода/воздуховода не превышает 85 °C.
Прокладка дымоходов раздельной системы труб Dn 80 мм допускается только внутри здания и только в нежилых помещениях без постоянного пребывания в них людей (кухня, прихожая и т.п.) или в специально предусмотренных для этого шахтах.
При выборе элементов системы отвода продуктов сгорания необходимо учитывать ограничение максимальной эквивалентной длин. Способ расчёта длины и выбора элементов описан в технической документации, прилагаемой к аппаратам turboTEC и turboFIT.
Прокладка горизонтальных участков дымохода раздельной системы труб Dn 80 мм с проходом через наружную стену должна вестись с уклоном 3° в сторону настенного котла.
Для вертикальных коаксиальных систем и систем Dn 80 обязательна установка устройства для сбора конденсата на патрубке дымохода котла.
Не допускается использование горизонтальных выходов труб для подвода воздуха и отвода продуктов сгорания на противоположные фасады здания.
Установка устройства защиты от ветра на устьях труб, выводимых на фасад, обязательна.

Дымоход 80/125 мм для Vaillant turboFIT

Вы ищете идеальное решение для установки дымохода для вашей системы отопления Vaillant turboFIT? Тогда вы пришли по адресу! Наш интернет-магазин предлагает широкий выбор вертикальных и горизонтальных дымоходов, которые помогут поддерживать безопасность и эффективность вашей системы отопления.

При выборе между вертикальным или горизонтальным дымоходом для Vaillant turboFIT, важно учесть особенности вашего дома, а также наличие доступного пространства для монтажа. Вертикальные дымоходы идеально подходят для домов с крышами, обеспечивая эффективный вывод отработанных газов вверх и вдали от жилых помещений. Горизонтальные дымоходы же предпочтительны для низкопрофильных домов или там, где вертикальный монтаж может быть ограничен.

Кроме того, наш интернет-магазин предлагает дымоходы различных материалов, таких как нержавеющая сталь или керамика, чтобы удовлетворить любые потребности вашей системы отопления.

Покупка дымоходов для Vaillant turboFIT через крышу в нашем интернет-магазине - это удобный и надежный способ получить качественное оборудование по доступной цене. Мы сотрудничаем только с проверенными производителями, чтобы обеспечить нашим клиентам долговечность и надежность установленных элементов.

Не откладывайте заботу о вашей системе отопления. Посетите наш интернет-магазин уже сегодня и приобретите вертикальный или горизонтальный дымоход для Vaillant turboFIT, который подойдет именно вам. Благодаря быстрой доставке и квалифицированной службе поддержки, вы будете полностью удовлетворены своей покупкой и готовы к зимнему сезону.
