Ошибка F.61 котла Vaillant ecoTEC: Нарушение подачи управляющего сигнала к газовым клапанам

Ошибка F.61 в котлах Vaillant ecoTEC напрямую связана с газовой арматурой и ее электрической частью. В отличие от F.26 (где проблема в отсутствии тока), F.61 более широко указывает на нарушение сигнала управления, включая короткое замыкание на «массу» или внутренние ошибки микроконтроллера (ASIC) на плате BMU.

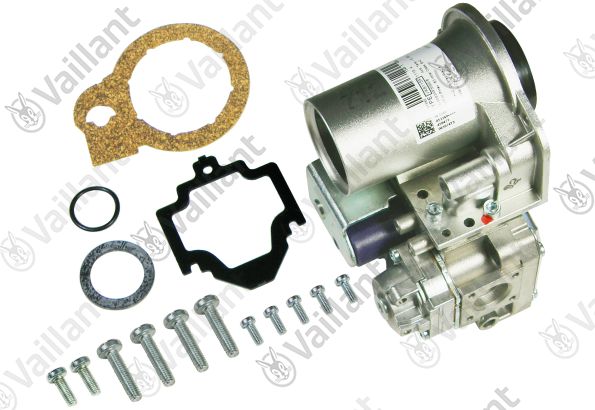

Особенность ecoTEC: В этих котлах используются газовые клапаны EBM или SIT с шаговым двигателем. Плата BMU постоянно мониторит состояние выходных ключей, управляющих катушками газового клапана. Если обнаруживается несоответствие (например, сигнал управления есть, а подтверждения открытия нет), генерируется ошибка F.61.

1. Неисправность кабельного жгута. Провода, идущие от платы BMU (разъем X25) к газовому клапану, перетерты или оплавлены в районе горелки. Замыкание на массу из-за повреждения изоляции.

2. Проблема с разъемом клапана. Окислены или разболтаны контакты в колодке, которая надевается на катушки газового клапана.

3. Неисправность газовых клапанов. Межвитковое замыкание в катушке (сопротивление ниже нормы) или обрыв обмотки.

4. Неисправность блока электроники (BMU). Пробой силового транзистора или тиристора на плате управления, либо сбой в работе микросхемы ASIC.

5. Неправильно подключен разъем после замены клапана (перепутаны катушки).

1. Осмотр жгута: Отключите котел от сети, снимите кожух, осмотрите провода, идущие вниз к газовому клапану (особенно в месте их перегиба и вблизи горелки).

2. Отключение клапана: Снимите разъем с газового клапана. Если ошибка F.61 сменилась на другую (например, ошибку отсутствия клапана), значит, проблема в клапане или жгуте. Если ошибка осталась — неисправна плата BMU.

3. Измерение сопротивления катушек:

   • EBM Valve: Между контактами 3-4, 4-5, 6-7, 7-8 должно быть около 515 Ом. Между 1-2 около 42 Ом.

   • SIT Valve: Между контактами 3-4, 4-5, 6-7, 7-8 должно быть около 400 Ом. Между 1-2 около 42 Ом.
     Отклонения от этих значений указывают на неисправность катушки.

4. Ремонт: Требуется квалифицированная диагностика. Самостоятельная замена жгута или клапана без проверки герметичности и настройки газа недопустима.
