Системы дымоходов/воздуховодов

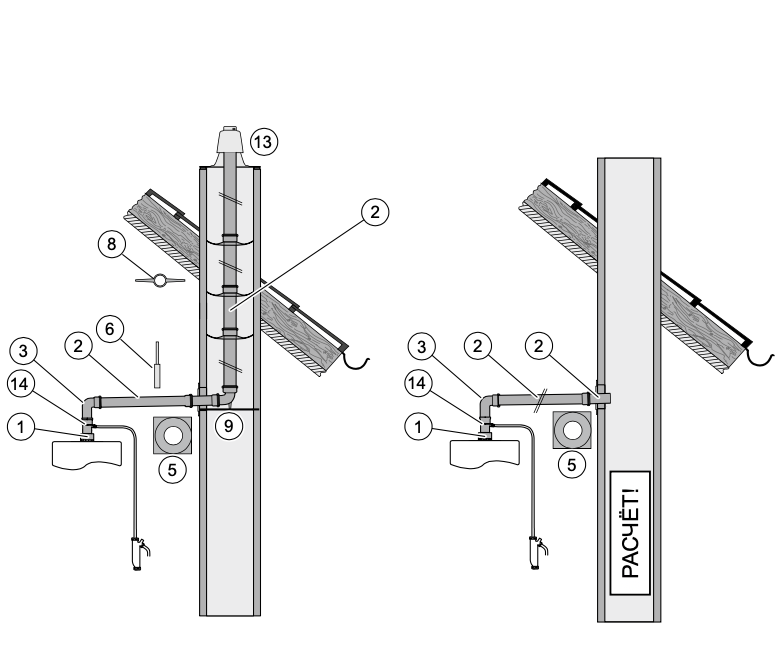

Раздельная система Dn 80/80 для turboFIT в шахте с забором воздуха из помещения

В точке подключения трубы дымохода к шахте необходимо обеспечить разряжение не более чем 20 Па во всех режимах котла.

Данная иллюстрация приведена только в качестве примера. При проектировании необходимо соблюдать рекомендации, приведенные в технической литературе Vaillant, а также соответствующие местные требования и предписания.

Тип аппарата	Максимально возможная эквивалентная длина труб, Lэкв., [м]
turboFIT VUW 242/5-2, прокладка DN80 в шахте	30,0 м, из них максимально 27,0 м в шахте, без дроссельной шайбы 39 мм
turboFIT VUW 242/5-2, прокладка DN80 в шахте	2,0 м с дроссельной шайбой 39 мм
turboFIT VUW 242/5-2, горизонтальный DN80 до шахты Вертикальная шахта подлежит расчёту!	30,0 м без дроссельной шайбы 39 мм
turboFIT VUW 242/5-2, горизонтальный DN80 до шахты Вертикальная шахта подлежит расчёту!	2,0 м с дроссельной шайбой 39 мм

ВНИМАНИЕ: С каждым отводом длина трубы уменьшается следующим образом:

– Каждый отвод 45°
— на 1,25 м
– Каждый отвод 90°
— на 2,5 м

При монтаже следующих компонентов длина трубы уменьшается:

– Принадлежности для слива конденсата — на 2,0 м
– Адаптер 80/80 мм — на 4,0 м
– Защита от ветра — на 2,5 м

Дроссельная шайба встроена на заводе, снимите для большей длины трубы отходящих газов.

	Наименование	арт.
1	Адаптер с 60 на 80 мм с забором воздуха из помещения	303815	Подробнее
2	Удлинительная труба Dn 80 мм 0,5 м (цвет: белый)	300833	Подробнее
2	Удлинительная труба Dn 80 мм 1,0 м (цвет: белый)	300817	Подробнее
2	Удлинительная труба Dn 80 мм 2,0 м (цвет: белый)	300832	Подробнее
2	Удлинительная труба Dn 80 мм 0,35 м с ревизией	303092	Подробнее
3	Отвод 90° (цвет: белый)	300818	Подробнее
3	Отвод 90° с отверстием для проведения измерений	0020188792	Подробнее
5	Декоративная манжета Dn 80 мм	009477
6	Хомуты для крепления труб Dn 80 мм (5 шт.)	300940
8	Распорка для крепления трубы Dn 80 мм в шахте (7 шт.)	009494
9	Отвод 90° Dn 80 мм с опорной консолью	009495	Подробнее
11	Соединительная муфта Dn 80 мм	303093	Подробнее
12	Труба с ревизией Dn 80 мм; 0,35 м	303092	Подробнее
13	Оголовок шахты для трубы Dn 80 мм, полипропилен	303963
13	Оголовок шахты для трубы Dn 80 мм, алюминий	303261
14	Конденсатоотводчик тракта дымохода Dn 80 мм	303091	Подробнее

Примечание

При выборе элементов системы отвода продуктов сгорания необходимо учитывать ограничение максимальной эквивалентной длины. Способ расчёта длины и выбора элементов описан в технической документации, прилагаемой к аппарату turboTEC и turboFIT.
При значении эквивалентной длины более половины от максимально допустимой и/или при мощности системы отопления менее 85 % от номинальной мощности аппарата рекомендуется применение устройства для отвода конденсата.
При пересечении горизонтальным или вертикальным концентрическим дымо-/воздуховодом стен или крыши из сгораемых материалов противопожарная разделка не требуется, если это не противоречит местным нормам и предписаниям, т.к. температура поверхности дымохода/воздуховода не превышает 85 °C.
Прокладка дымоходов раздельной системы труб Dn 80 мм допускается только внутри здания и только в нежилых помещениях без постоянного пребывания в них людей (кухня, прихожая и т.п.) или в специально предусмотренных для этого шахтах.
При выборе элементов системы отвода продуктов сгорания необходимо учитывать ограничение максимальной эквивалентной длин. Способ расчёта длины и выбора элементов описан в технической документации, прилагаемой к аппаратам turboTEC и turboFIT.
Прокладка горизонтальных участков дымохода раздельной системы труб Dn 80 мм с проходом через наружную стену должна вестись с уклоном 3° в сторону настенного котла.
Для вертикальных коаксиальных систем и систем Dn 80 обязательна установка устройства для сбора конденсата на патрубке дымохода котла.
Не допускается использование горизонтальных выходов труб для подвода воздуха и отвода продуктов сгорания на противоположные фасады здания.
Установка устройства защиты от ветра на устьях труб, выводимых на фасад, обязательна.
