Системы дымоходов/воздуховодов

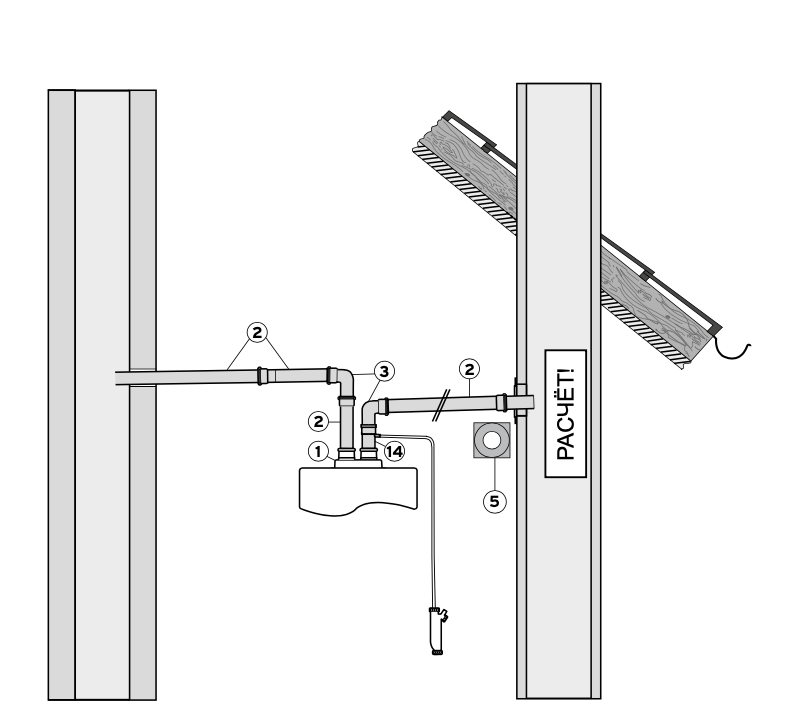

Раздельная система Dn 80/80 для turboFIT в шахте

vaillant.tech

В точке подключения трубы дымохода к шахте необходимо обеспечить разряжение не более чем 20 Па во всех режимах котла.

Данная иллюстрация приведена только в качестве примера. При проектировании необходимо соблюдать рекомендации, приведенные в технической литературе Vaillant, а также соответствующие местные требования и предписания.

Тип аппарата
Максимально возможная эквивалентная длина труб, Lэкв., [м]
turboFIT VUW 242/5-2

30,0 м, из них максимально 27,0 м в шахте, без дроссельной шайбы 39 мм

ВНИМАНИЕ: С каждым дополнительным отводом длина трубы уменьшается следующим образом:

– Каждый отвод 45° — на 1,25 м
– Каждый отвод 90° — на 2,5 м

При монтаже следующих компонентов длина трубы уменьшается:

– принадлежности для слива конденсата
— на 2,0 м
– Адаптер 80/80 мм — на 4,0 м
– Защита от ветра — на 2,5 м

Дроссельная шайба встроена на заводе, снимите для большей длины трубы отходящих газов.

Наименование

арт.

1
Разделительный адаптер Dn 80/80

0020199372

Выбрать
1
Пластина-адаптер (только для turboFIT)

0020257950

Выбрать
2
Удлинительная труба Dn 80 мм 0,5 м (цвет: белый)
300833
Выбрать
2
Удлинительная труба Dn 80 мм 1,0 м (цвет: белый)
300817
Выбрать
2
Удлинительная труба Dn 80 мм 2,0 м (цвет: белый)
300832
Выбрать
2
Удлинительная труба Dn 80 мм 0,35 м с ревизией
303092
Выбрать
3
Отвод 90° (цвет: белый)
300818
Выбрать
3
Отвод 90° с отверстием для проведения измерений
0020188792
Выбрать
5
Декоративная манжета Dn 80 мм
009477
Выбрать
6
Хомуты для крепления труб Dn 80 мм (5 шт.)
300940
Выбрать
8
Распорка для крепления трубы Dn 80 мм в шахте (7 шт.)
009494
Выбрать
9
Отвод 90° Dn 80 мм с опорной консолью
009495
Выбрать
11
Соединительная муфта Dn 80 мм
303093
Выбрать
12
Труба с ревизией Dn 80 мм; 0,35 м
303092
Выбрать
13
Оголовок шахты для трубы Dn 80 мм, полипропилен
303963
Выбрать
13
Оголовок шахты для трубы Dn 80 мм, алюминий
303261
Выбрать
14
Конденсатоотводчик тракта дымохода Dn 80 мм
303091
Выбрать

Примечание

  • При выборе элементов системы отвода продуктов сгорания необходимо учитывать ограничение максимальной эквивалентной длины. Способ расчёта длины и выбора элементов описан в технической документации, прилагаемой к аппарату turboTEC и turboFIT.
  • При значении эквивалентной длины более половины от максимально допустимой и/или при мощности системы отопления менее 85 % от номинальной мощности аппарата рекомендуется применение устройства для отвода конденсата.
  • При пересечении горизонтальным или вертикальным концентрическим дымо-/воздуховодом стен или крыши из сгораемых материалов противопожарная разделка не требуется, если это не противоречит местным нормам и предписаниям, т.к. температура поверхности дымохода/воздуховода не превышает 85 °C.
  • Прокладка дымоходов раздельной системы труб Dn 80 мм допускается только внутри здания и только в нежилых помещениях без постоянного пребывания в них людей (кухня, прихожая и т.п.) или в специально предусмотренных для этого шахтах.
  • При выборе элементов системы отвода продуктов сгорания необходимо учитывать ограничение максимальной эквивалентной длин. Способ расчёта длины и выбора элементов описан в технической документации, прилагаемой к аппаратам turboTEC и turboFIT.
  • Прокладка горизонтальных участков дымохода раздельной системы труб Dn 80 мм с проходом через наружную стену должна вестись с уклоном 3° в сторону настенного котла.
  • Для вертикальных коаксиальных систем и систем Dn 80 обязательна установка устройства для сбора конденсата на патрубке дымохода котла.
  • Не допускается использование горизонтальных выходов труб для подвода воздуха и отвода продуктов сгорания на противоположные фасады здания.
  • Установка устройства защиты от ветра на устьях труб, выводимых на фасад, обязательна.
