Взрывной чертеж

Vaillant ecoTEC VUW 32 CS/1-5 (N-INT4)

Выберите нужный раздел. Нажмите на плюсик нужной запасной части. Затем кнопку "заказать".

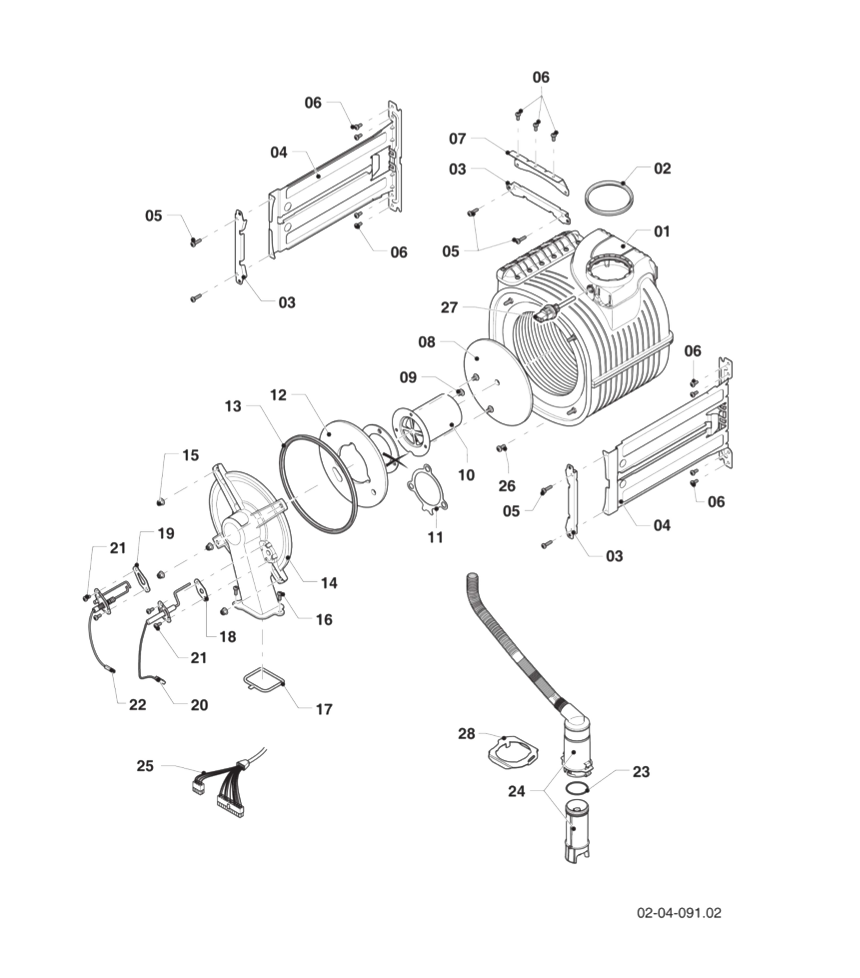

ПРОКЛАДКА ГОРЕЛКИ

арт. 0010029062

заказать

ДЕРЖАТЕЛЬ, ПЕРВИЧНЫЙ ТО

арт. 0020135117

заказать

Не для этого аппарата

Не для этого аппарата

ДЕРЖАТЕЛЬ, ПЕРВИЧНЫЙ ТО

арт. 0020135117

заказать

ВИНТ

арт. 0010029056

заказать

ВИНТ

арт. 0010029057

заказать

ВИНТ

арт. 0010029057

заказать

Не для этого аппарата

ВИНТ

арт. 0010029056

заказать

ДЕРЖАТЕЛЬ, ПЕРВИЧНЫЙ ТО

арт. 0020135117

заказать

Не для этого аппарата

ИЗОЛЯЦИЯ, 24 ММ

арт. 0020252122

заказать

ВИНТ СО СФЕРО-ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ

арт. 105900

заказать

ГОРЕЛКА

арт. 0010029061

заказать

ВИНТ

арт. 0010034866

заказать

ВИНТ

арт. 0010029056

заказать

ДЕРЖАТЕЛЬ, СИФОН

арт. 0010039106

заказать

СИФОН

арт. 0020254539

заказать

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

арт. 0020231195

заказать

КАБЕЛЬНЫЙ ЖГУТ

арт. 0010029272

заказать

ЭЛЕКТРОД РОЗЖИГА

арт. 0010029271

заказать

РЕГУЛИРУЮЩИЙ ЭЛЕКТРОД

арт. 0010029270

заказать

ПРОКЛАДКА

арт. 0010029267

заказать

ВИНТ

арт. 0010029266

заказать

ФЛАНЕЦ ГОРЕЛКИ

арт. 0010029265

заказать

УПЛОТНЕНИЕ, ЭЛЕКТРОД (ИОНИЗАЦИЯ)

арт. 0010029268

заказать

ВИНТ

арт. 0020195482

заказать

ГАЙКА

арт. 114643

заказать

СЕРВИСНЫЙ КОМПЛЕКТ I

арт. 0010029264

заказать

СЕРВИСНЫЙ КОМПЛЕКТ II

арт. 0010031028

заказать

Не для этого аппарата

УПЛОТНЕНИЕ, ЭЛЕКТРОД (РОЗЖИГ)

арт. 0010029269

заказать

ВИНТ

арт. 0020195482

заказать

ПРОКЛАДКА ТРУБЫ ПРИТОЧНОГО ВОЗДУХА

арт. 0020135149

заказать

ВИНТ

арт. 0010029266

заказать

ПРОКЛАДКА

арт. 0010029267

заказать

Не для этого аппарата

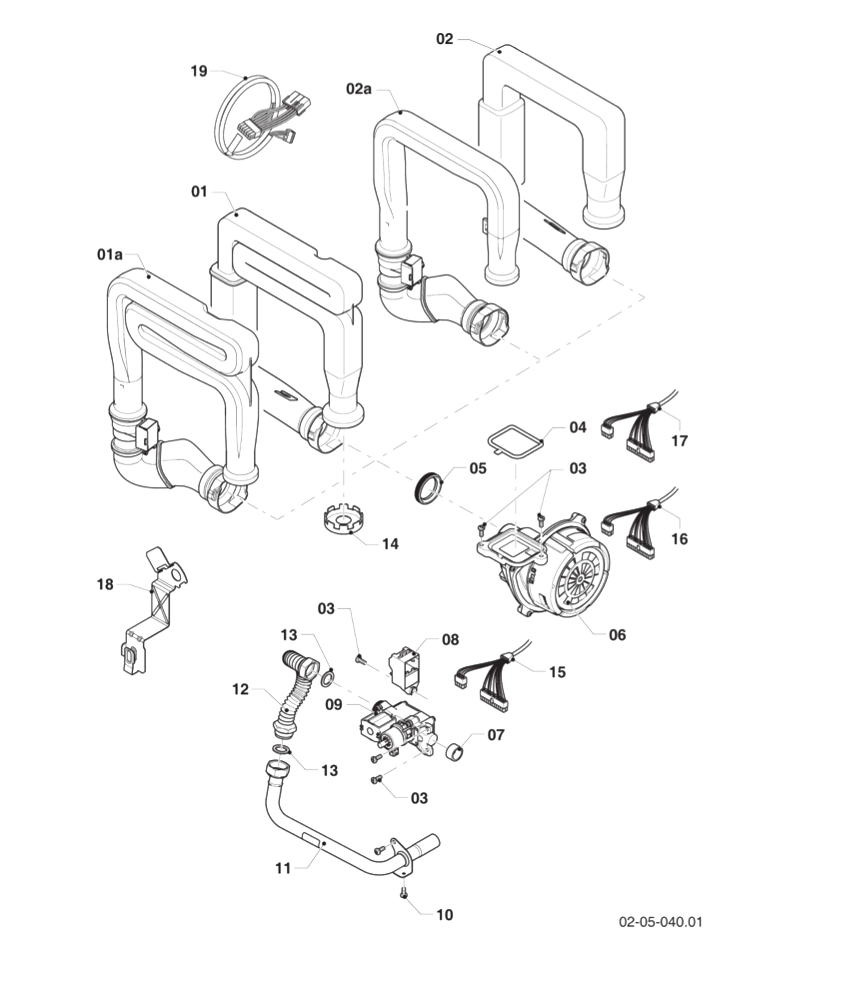

КАБЕЛЬНЫЙ ЖГУТ, ТЕПЛОВАЯ ЯЧЕЙКА

арт. 0010029291

заказать

ВEНТИЛЯТОР

арт. 0010029277

заказать

КАБЕЛЬНЫЙ ЖГУТ

0арт. 010029272

заказать

ПРОКЛАДКА

арт. 0010029279

заказать

ВИНТ

арт. 0010029266

заказать

ВИНТ

арт. 0010029057

заказать

ГАЗОВАЯ ТРУБА, СТАЛЬ

арт. 0010030774

заказать

ПРОКЛАДКА ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ, 3/4

арт. 981140

заказать

ГАЗОВАЯ АРМАТУРА

арт. 0010042299

заказать

ГАЗОВАЯ ТРУБА, ГИБКИЙ

арт. 0010029285

заказать

ДЕРЖАТЕЛЬ, ТРУБКА ВОЗДУХОЗАБОРА

арт. 0010032065

заказать

ВИНТ

арт. 0010029266

заказать

ПРОКЛАДКА ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ, 3/4

арт. 981140

заказать

ТРАНСФОРМАТОР РОЗЖИГА

арт. 0010029280

заказать

Не для этого котла

Не для этого аппарата

ВОЗДУХОВОД

арт. 8000011306

заказать

Не для этого аппарата

ПРОКЛАДКА

арт. 0020039723

заказать

ВИНТ

арт. 0010029057

заказать

ВИНТ

арт. 0010034866

заказать

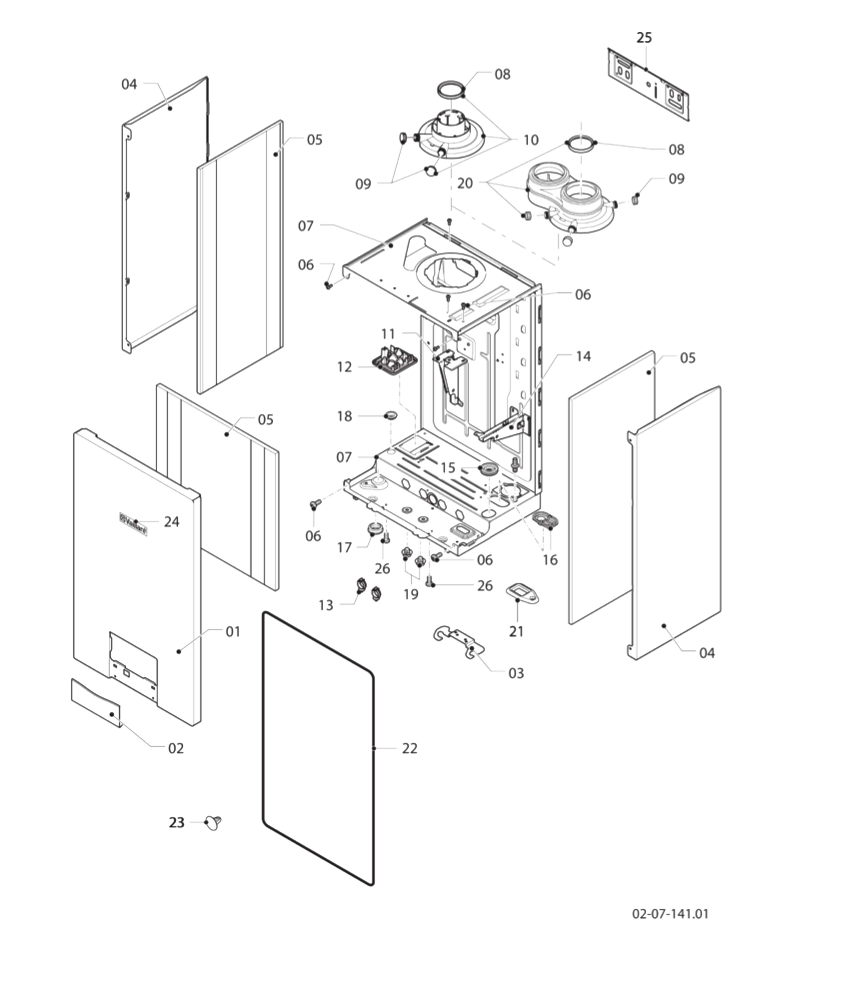

ЗАГЛУШКА

арт. 0010029433

заказать

ДЕРЖАТЕЛЬ, VC, ТРУБЫ НАГРЕВАТЕЛЯ

арт. 0010025790

заказать

ПАНЕЛЬ ОБЛИЦОВКИ БОКОВАЯ

арт. 0010029308

заказать

УПЛОТНИТЕЛЬНЫЙ ШНУР

арт. 0010029434

заказать

ПЕРЕДНЯЯ БЛЕНДА

арт. 0010029306

заказать

ЗАГЛУШКА

арт. 0010029435

заказать

ПЕРЕДНЯЯ СТЕНКА

арт. 0010029300

заказать

ШУМОИЗОЛЯЦИЯ

арт. 0010029309

заказать

ШИЛЬДИК

арт. 0010031281

заказать

ВИНТ

арт. 0010029057

заказать

ЗАЖИМ, КЛИПСА

арт. 0020144599

заказать

ВИНТ

арт. 0010034866

заказать

ПРОКЛАДКА

арт. 0020229663

заказать

ЗАЖИМ (КЛИПСА)

арт. 0010029312

заказать

Не для этого котла

ПРОКЛАДКА

арт. 509120

заказать

КАБЕЛЬНАЯ УПЛОТНИТЕЛЬНАЯ ВТУЛКА

арт. 0020144603

заказать

ДЕРЖАТЕЛЬ, РАСШИРИТЕЛЬНЫЙ БАК

арт. 0010047877

заказать

ВИНТ

арт. 0010029057

заказать

Не для этого котла

ШУМОИЗОЛЯЦИЯ

арт. 0010029309

заказать

ПАНЕЛЬ ОБЛИЦОВКИ БОКОВАЯ

арт. 0010029308

заказать

ПРОКЛАДКА, DN 60 EPDM

арт. 981233

заказать

АДАПТЕР 60/100

арт. 0020144596

заказать

Не для этого аппарата

КОЛПАЧОК

арт. 0020195490

заказать

КОЛПАЧОК

арт. 0020195490

заказать

ПРОКЛАДКА, DN 60 EPDM

арт. 981233

заказать

ДЕРЖАТЕЛЬ

арт. 180987

заказать

ШУМОИЗОЛЯЦИЯ

арт. 0010029309

заказать

Не для этого аппарата

КАБЕЛЬНАЯ УПЛОТНИТЕЛЬНАЯ ВТУЛКА

арт. 0010029311

заказать

ВИНТ

арт. 0010029057

заказать

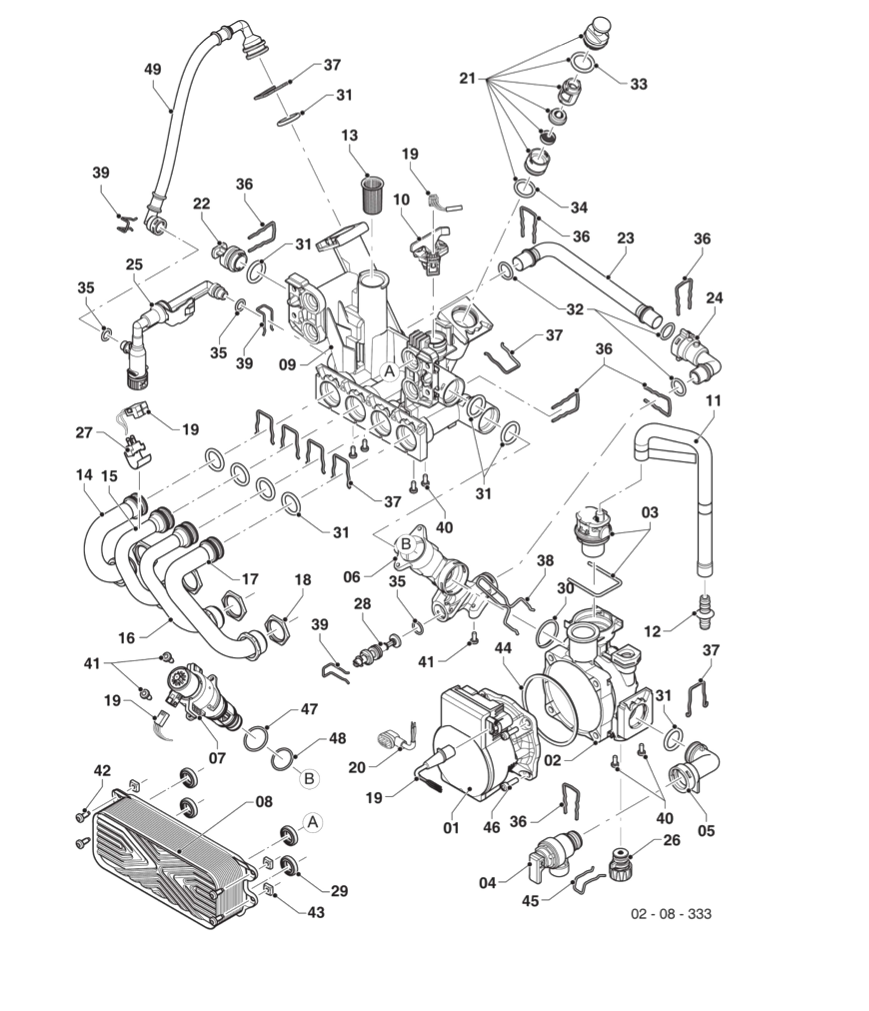

ВИНТ

арт. 0020213163

заказать

ПРОКЛАДКА КРУГЛОГО СЕЧЕНИЯ

арт. 0020213160

заказать

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

арт. 0020213140

заказать

ВИНТ

арт. 108628

заказать

ДВИГАТЕЛЬ НАСОСА

арт. 0010028348

заказать

ВИНТ, НАСОС

арт. 0020213144

заказать

ЗАЖИМ

арт. 178992

заказать

ВИНТ

арт. 0020213163

заказать

АДАПТЕР

арт. 0010028549

заказать

КЛАПАН ОПОРОЖНЕНИЯ

арт. 0010032071

заказать

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН 3 БАР

арт. 178985

заказать

ЗАЖИМ

арт. 0010036722

заказать

ГАЙКА

арт. 0020213157

заказать

ПРОКЛАДКА, TYP-C

арт. 178969

заказать

КАБЕЛЬНЫЙ ЖГУТ

арт. 0010031828

заказать

ВТОРИЧНЫЙ ТЕПЛООБМЕННИК, 15 ПЛАСТИН

арт. 0010045927

заказать

ВИНТ

арт. 0020195482

заказать

ПРИОРИТЕТНЫЙ ПЕРЕКЛЮЧАЮЩИЙ КЛАПАН

арт. 0020213146

заказать

КАБЕЛЬНЫЙ ЖГУТ

арт. 0010031828

заказать

ВИНТ

арт. 108628

заказать

ТРУБА

арт. 0010028570

заказать

ПРОКЛАДКА КРУГЛОГО СЕЧЕНИЯ

арт. 0020213147

заказать

ПРОКЛАДКА КРУГЛОГО СЕЧЕНИЯ

арт. 0020166927

заказать

КАБЕЛЬ, НАСОС (КАБЕЛЬ ПИТАНИЯ)

арт. 0020218794

заказать

НИЖНЯЯ ЧАСТЬ НАСОСА

арт. 0010032074

заказать

КЛИПСА

арт. 0010028574

заказать

ДВОЙНОЙ НИППЕЛЬ

арт. 0010028346

заказать

ПРОКЛАДКА КРУГЛОГО СЕЧЕНИЯ

арт. 0020213160

заказать

ВОЗДУХООТВОДЧИК

арт. 0020213142

заказать

ПРОКЛАДКА КРУГЛОГО СЕЧЕНИЯ

арт. 0010028551

заказать

КЛИПСА

арт. 0010028552

заказать

КЛИПСА

арт 0010028574

заказать

ЗАЖИМ

арт. 178992

заказать

АДАПТЕР

арт. 0010028566

заказать

ШЛАНГ, ДЕГАЗАЦИЯ

арт. 0010028902

заказать

ЗАЖИМ

арт. 178992

заказать

ТРУБА

арт. 0010028567

заказать

ЗАЖИМ

арт. 178992

заказать

ПРОКЛАДКА КРУГЛОГО СЕЧЕНИЯ

арт. 108602

заказать

ПРОКЛАДКА КРУГЛОГО СЕЧЕНИЯ ДЛЯ VAILLANT

арт. 193537

заказать

ГИЛЬЗА, ОГРАНИЧИТЕЛЬ РАСХОДА ВОДЫ

арт. 0010028576

заказать

КАБЕЛЬНЫЙ ЖГУТ

арт. 0010031828

заказать

ДАТЧИК ПРОТОКА

арт. 0020211945

заказать

ФИЛЬТР

арт. 0010028555

заказать

ПРОКЛАДКА КРУГЛОГО СЕЧЕНИЯ

арт. 0020213160

заказать

КЛИПСА

арт. 0010028574

заказать

СИЛЬФОННАЯ ТРУБА

арт. 0010028563

заказать

ЗАЖИМ

арт. 0020174521

заказать

ЗАГЛУШКА

арт. 0010028573

заказать

ЗАЖИМ

арт. 178992

заказать

ПРОКЛАДКА КРУГЛОГО СЕЧЕНИЯ

арт. 0020213160

заказать

ГИДРОБЛОК

арт. 0010028553

заказать

ЗАЖИМ

арт. 0020174521

заказать

ПРОКЛАДКА КРУГЛОГО СЕЧЕНИЯ

арт. 178993

заказать

ВЕНТИЛЬ, ЗАПОЛНЕНИЕ

арт. 0010036695

заказать

ПРОКЛАДКА КРУГЛОГО СЕЧЕНИЯ

арт. 178993

заказать

NTC-ДАТЧИК

арт. 103429

заказать

ТРУБА

арт. 0010028569

заказать

ТРУБА

арт. 0010028571

заказать

КАБЕЛЬНЫЙ ЖГУТ

арт. 0010031828

заказать

КЛИПСА

арт. 0010028574

заказать

ГАЙКА

арт. 193598

заказать

ТРУБА

арт. 0010028568

заказать

ПРИОРИТЕТНЫЙ ПЕРЕКЛЮЧАЮЩИЙ КЛАПАН, КОРПУС

арт. 0010028550

заказать

БАЙПАС

арт. 178980

заказать

ЗАЖИМ

арт. 0020174521

заказать

ПРОКЛАДКА КРУГЛОГО СЕЧЕНИЯ

арт. 178993

заказать

ПРОКЛАДКА КРУГЛОГО СЕЧЕНИЯ

арт. 0020213160

заказать

ПРОКЛАДКА КРУГЛОГО СЕЧЕНИЯ

арт. 178986

заказать

АДАПТЕР

арт. 0020087657

заказать

ПРОКЛАДКА КРУГЛОГО СЕЧЕНИЯ

арт. 103415

заказать

ПРОКЛАДКА КРУГЛОГО СЕЧЕНИЯ

арт. 178993

заказать

ПРОКЛАДКА КРУГЛОГО СЕЧЕНИЯ

арт. 103415

заказать

МАНОМЕТР

арт. 0020144606

заказать

ПРОКЛАДКА КРУГЛОГО СЕЧЕНИЯ

арт. 178993

заказать

ЗАЖИМЫ

арт. 0020107694

заказать

ПРОКЛАДКА КРУГЛОГО СЕЧЕНИЯ

арт. 178993

заказать

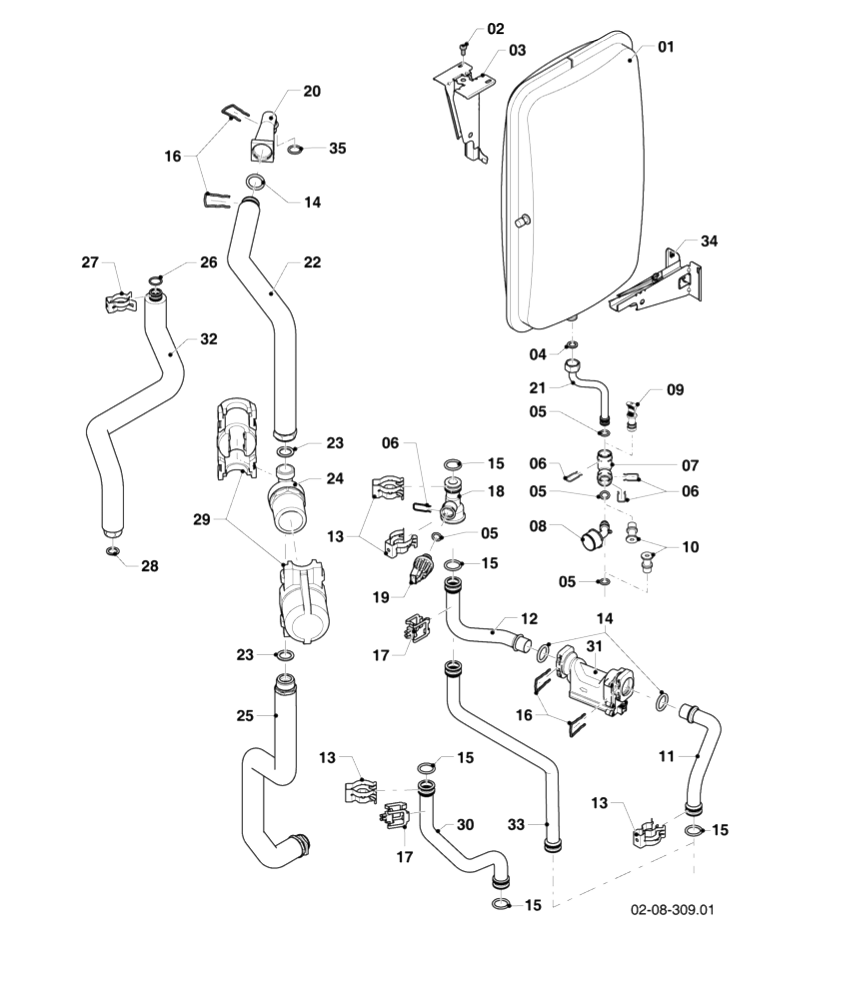

ТРУБА, РАСШИРИТЕЛЬНЫЙ БАК

арт. 0010029319

заказать

ПРОКЛАДКА ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ

арт. 981149

заказать

Не для этого аппарата

АДАПТЕР

арт. 0020144608

заказать

ЗАЖИМЫ

арт. 0020107694

заказать

ЗАГЛУШКА

арт. 0020020489

заказать

Не для этого аппарата

РАСШИРИТЕЛЬНЫЙ БАК 10 Л.

арт. 181051

заказать

ДЕРЖАТЕЛЬ, РАСШИРИТЕЛЬНЫЙ БАК

арт. 0010047877

заказать

ВИНТ

арт. 0010029057

заказать

Не для этого аппарата

ЗАЖИМ

арт. 103417

заказать

Не для этого аппарата

ЗАЖИМЫ

арт. 0020107694

заказать

ДАТЧИК ДАВЛЕНИЯ ВОДЫ

арт. 0020059717

заказать

NTC-ДАТЧИК, 19 ММ

арт. 193592

заказать

ЗАЖИМ

арт. 103417

заказать

NTC-ДАТЧИК, 19 ММ

арт. 193592

заказать

ПРОКЛАДКА КРУГЛОГО СЕЧЕНИЯ

арт. 103415

заказать

ТРУБА

арт. 0010029436

заказать

ТРУБА

арт. 0010029323

заказать

ПРОКЛАДКА КРУГЛОГО СЕЧЕНИЯ

арт. 103415

заказать

Не для этого аппарата

ПРОКЛАДКА КРУГЛОГО СЕЧЕНИЯ

арт. 103415

заказать

ЗАЖИМ

арт. 103417

заказать

Не для этого аппарата

ПРОКЛАДКА КРУГЛОГО СЕЧЕНИЯ

арт. 178993

заказать

Не для этого аппарата

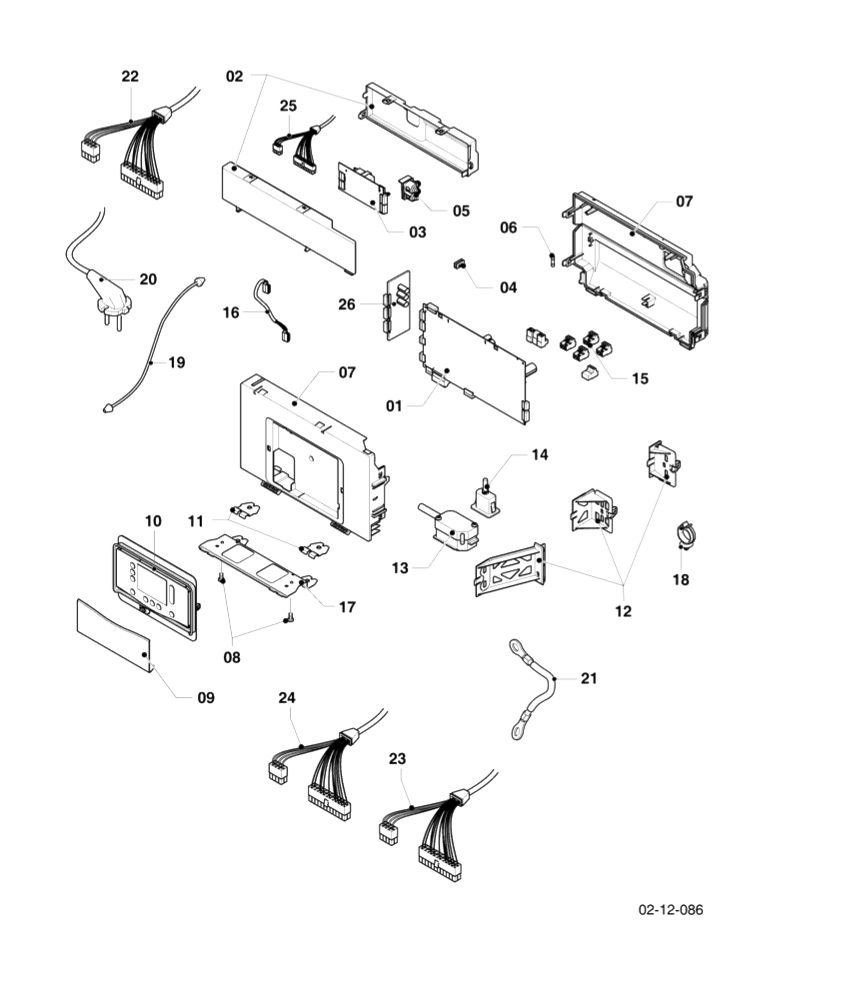

ДЕРЖАТЕЛЬ

арт. 0010029336

заказать

ЗАЖИМ (КЛИПСА)

арт. 0020204813

заказать

КАБЕЛЬ

арт. 0010029346

заказать

КАБЕЛЬНЫЙ ЖГУТ

арт. 0010031828

заказать

КАБЕЛЬНЫЙ ЖГУТ

арт. 0010029272

заказать

ПЕРЕДНЯЯ БЛЕНДА

арт. 0010029306

заказать

ВИНТ

арт. 0010029057

заказать

ДЕРЖАТЕЛЬ

арт. 0010029334

заказать

ДИСПЛЕЙ

арт. 8000011893

заказать

Не для этого аппарата

ПЛАТА УПРАВЛЕНИЯ

арт. 8000019991

заказать

КОРПУС

арт. 0010029331

заказать

Принадлежность, не поставляется как запчасть

ЗАГЛУШКА

арт. 0020210117

заказать

ПРЕДОХРАНИТЕЛЬ, 5X20 4A, F4-F7

арт. 0020185728

заказать

КОРПУС

арт. 0010029331

заказать

ШТЕКЕРНОЕ СОЕДИНЕНИЕ, PROE , КОМПЛЕКТ

арт. 0020136646

заказать

КАБЕЛЬ ПОДКЛЮЧЕНИЯ

арт. 0010029343

заказать

СТЯЖКА

арт. 240720

заказать

Не для этого аппарата

КАБЕЛЬНЫЙ ЖГУТ, ТЕПЛОВАЯ ЯЧЕЙКА

арт. 0010029291

заказать

КОРПУС

арт. 0010029330

заказать

КАБЕЛЬНЫЙ ЖГУТ, 2 ИЗ 7

арт. 0010030849

заказать

КАБЕЛЬ ДИСПЛЕЯ

арт. 0020136630

заказать

VAILLANT VR 40 "2 ИЗ 7"

арт. 0020017744

заказать

КАБЕЛЬНЫЙ ЗАЖИМ, КОМПЛЕКТ

арт. 078533

заказать

Обжимное соединение, R3/4 x 15

арт. 083437

заказать

Позиция не доступна для заказа.

Прокладка прямоугольного сечения, 3/4

арт. 981140

заказать

Прокладка прямоугольного сечения, 3/4

арт. 981140

заказать

Прокладка прямоугольного сечения, 3/4

арт. 981140

заказать

Прокладка прямоугольного сечения, 3/4

арт. 981140

заказать

Недоступно для заказа. Смотреть арт. 0020017772

Недоступно для заказа.

Сервисный кран лев. + прав.

арт. 0020017772

заказать

Сервисный кран лев. + прав.

арт. 0020017772

заказать

Труба, предохранительный клапан

арт. 0020244425

заказать

Прокладка прямоугольного сечения

арт. 0020010298

заказать

Недоступно для заказа.

Мы доставляем запчасти и оборудование в любой уголок страны, где есть пункты выдачи СДЭКи ДПД! Где бы вы ни находились – в крупном городе или небольшом поселке – ваш заказ будет у вас в кратчайшие сроки.

Условия доставки

Мы предлагаем не только лучшее оборудование, сочетающее инновации, надежность и энергоэффективность, а также высококачественные услуги: монтаж, обслуживание, ремонт и проектирование.

Услуги

Мы предлагаем лучшее: оборудование, которое сочетает в себе инновации, надежность и энергоэффективность. Наши клиенты ценят Thermex за долговечность и простоту в эксплуатации

Каталог

Vaillant ecoTEC VU 246/3-5

Запасные части для Vaillant

Хотите поддерживать оптимальные условия отопления в своем доме? Ищете надежные и качественные запасные части для своего газового конденсационного котла Vaillant ecoTEC VUW 32 CS/1-5 R1 (N-INT4)? Тогда вы попали по адресу!

Наш сервисный центр предлагает вам широкий ассортимент оригинальных запасных частей для Vaillant ecoTEC VUW 32 CS/1-5 R1 (N-INT4) с гарантией 6 месяцев. Покупая у нас, вы получаете не только превосходное качество, но и надежность нашего обслуживания и установки.

Каждая запасная часть, предлагаемая нами, проходит строжайший контроль качества. Мы гарантируем, что вы приобретаете только оригинальные детали, которые идеально подходят для вашего котла Vaillant ecoTEC VUW 32 CS/1-5 R1 (N-INT4). Забудьте о проблемах с заменой неисправных частей – наши специалисты с легкостью установят их на вашем котле, обеспечивая максимальную эффективность и надежность работы системы отопления.

Мы ценим ваше время и комфорт, поэтому предлагаем удобную доставку запасных частей прямо к вашему дому. Вы можете быть уверены, что ваш заказ будет обработан оперативно и доставлен в кратчайшие сроки.

Покупая запасные части у нас, вы получаете не только гарантию качества и надежность, но и выгодные цены. Мы предлагаем конкурентоспособные цены на все наши товары, чтобы вы могли получить самое лучшее за наименьшие затраты.

Присоединяйтесь к десяткам довольных клиентов, которые уже оценили преимущества работы с нашим сервисным центром. Не откладывайте замену деталей вашего газового конденсационного котла Vaillant ecoTEC VUW 32 CS/1-5 R1 (N-INT4) – приобретайте оригинальные запасные части у нас сегодня и наслаждайтесь комфортом в вашем доме в течение многих лет!
